SynapseCore

Remontez les données de vos bâtiments en quelques minutes

SynapseCore

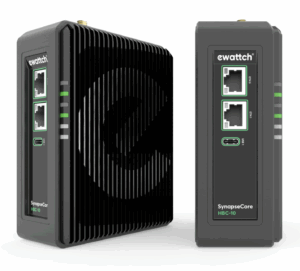

SynapseCore est une solution hybride combinant GTB et passerelle IoT dans un dispositif puissant et évolutif, parfaitement intégré à la plateforme EwattchCloud.

Pensé pour les professionnels du terrain, il permet de piloter intelligemment vos installations, connecter divers équipements et optimiser la performance énergétique, tout en s’adaptant aux environnements polyvalents et projets évolutifs.

Grâce à son architecture ouverte et à sa compatibilité multiprotocole, SynapseCore s’intègre aisément dans vos systèmes existants et offre une maîtrise totale de vos infrastructures techniques sans dépendance.

Fonctionnalités

• Autonomie & évolutivité

Installation simple avec scénarios préconfigurés, puis évolutifs selon vos besoins, sans formation préalable.

• Compatibilité EwattchCloud

Supervision SaaS performante, analyses avancées et gestion centralisée en temps réel, accessibles partout.

• Scénarios avancés & plannings

Automatisation intelligente grâce à la gestion de scénarios et de plannings, garantissant fluidité et réactivité.

• Gestion hybride : Local & Cloud

Mode local fiable sans connexion permanente, ou synchronisation Cloud pour analyses, reporting et pilotage.

• Déploiement Plug & Play

Mise en service rapide avec Scan-to-Cloud : configuration et association automatiques des capteurs.

• Compatibilité multiprotocole

Support natif de LoRaWAN, Modbus TCP, BacNET, KNX, et API tierces.

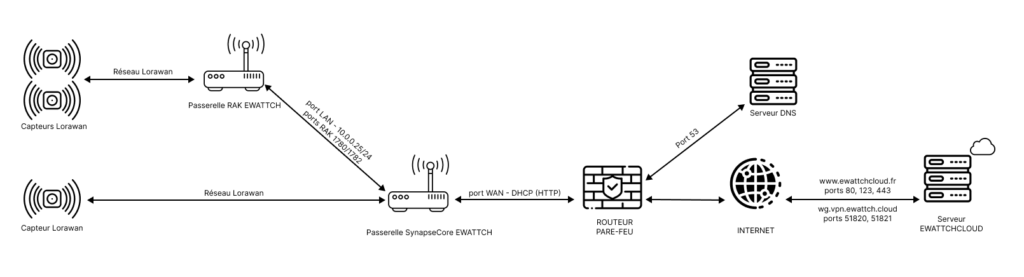

Infrastructure réseau

Paramétrage réseau

Pare-feu

• Autoriser : les adresses MAC ou IP des passerelles à sortir par les ports 80 (http), 443 (https) et 123 (NTP) vers le serveur www.ewattchcloud.fr, et par le port 53 vers les DNS configurés.
• SynapseCore : autoriser les adresses MAC ou IP à sortir par les ports 51820, 51821 vers wg.vpn.ewattch.cloud.
• Whitelist : ajouter www.ewattchcloud.fr et wg.vpn.ewattch.cloud dans la liste blanche du pare-feu.
• RAK : si présentes sur le réseau, autoriser les adresses MAC ou IP à communiquer avec les passerelles Ewattch via les ports 1780 et 1782.

Adressage

• Port WAN : Par défaut le port WAN est en DHCP. Vérifier que les gateways récupèrent correctement les paramètres réseau (passerelle, DNS). Si vous passez en IP fixe, si besoin, fixer le DNS sur 8.8.8.8 (DNS Google).
• Port LAN : Le port LAN de la SynapseCore a une adresse IP fixe en 10.0.0.25/24.

DNS

• Accès DNS : les gateways doivent pouvoir accéder au DNS (DOMAIN NAME SERVICE), soit via la passerelle (relais DNS), soit en direct (exemple : 8.8.8.8 sur le port 53).
• Domaine : les gateways doivent pouvoir accéder au domaine www.ewattchcloud.fr.

Proxy

• Proxy HTTP : si un proxy est utilisé, il ne sera pas configuré automatiquement. La configuration doit être faite directement dans les gateways.
• Authentification : les proxys authentifiés ne sont pas supportés.

Paramétrage sur Ewattch cloud

La SynapseCore ne nécessite aucune configuration préalable de la part du client. Elle est automatiquement préparamétrée par nos soins avant expédition. Il ne vous reste plus qu’à connecter vos capteurs via la fonction Scan to Cloud, une solution intuitive qui facilite le provisionnement en quelques clics.

Accédez à la documentation complète de Scan to Cloud :

La passerelle SynapseCore permet de remonter et de piloter toutes les données disponibles sur les capteurs compatibles (ensemble des capteurs fabriqués par Ewattch ainsi que les capteurs tiers commercialisés par Ewattch) et protocoles de communication compatibles (BacNET, MODBUS, KNX, API REST).

Pilotage GTB complet

Sous-comptage électrique

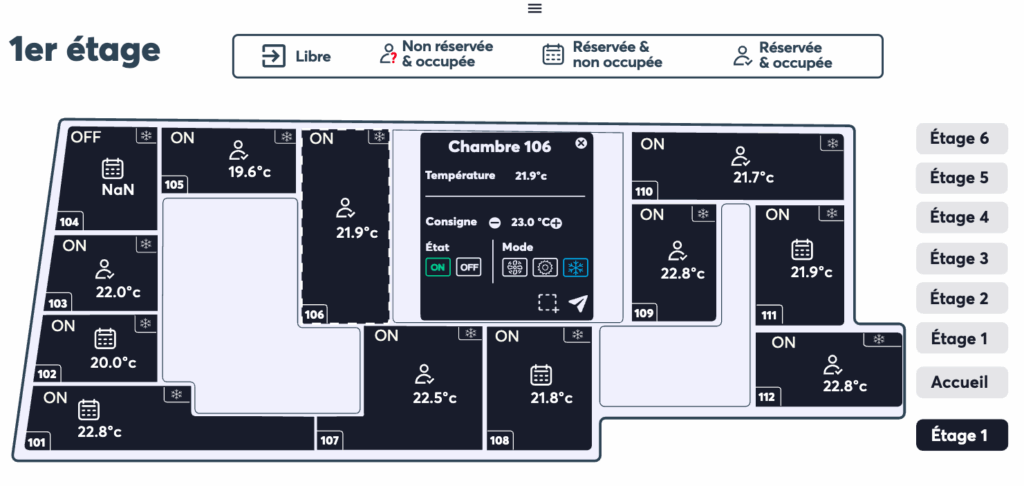

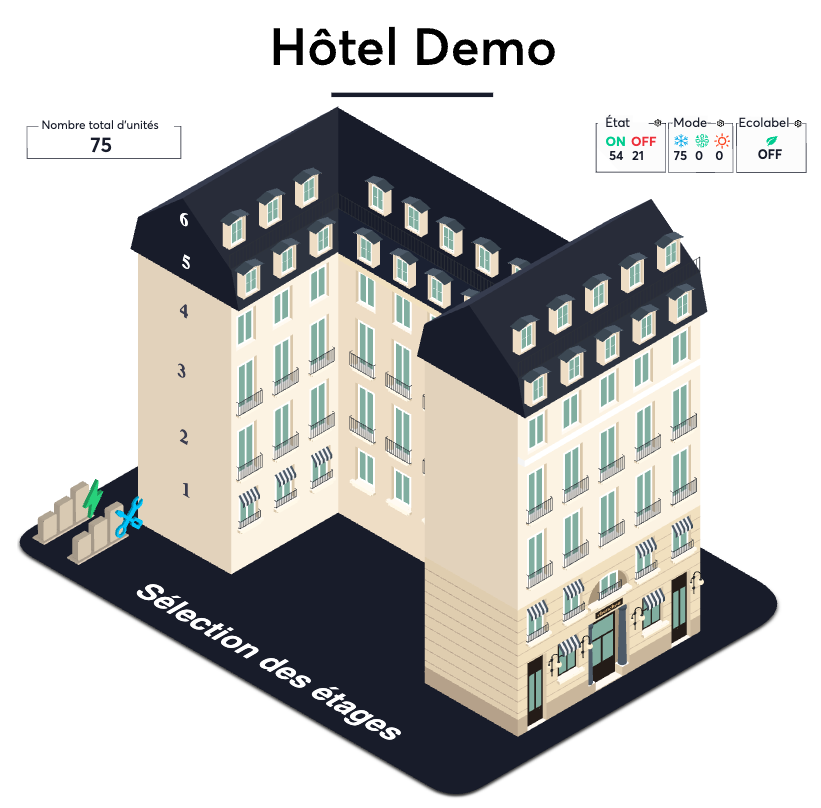

Supervision local technique

Données live et historisées

Alerting

Homologations & Conformités

• Certifications : CE (Conformité Européenne)
• RoHS : Restriction des substances dangereuses
• RED : Radio Equipment Directive pour les communications sans fil
• REACH : Registration, Evaluation and Authorisation of Chemicals – conformité environnementale

Normes CEM

• ESD : EN61000-4-2, Niveau 3
• EFT : EN61000-4-4, Niveau 2
• SURGE : EN61000-4-5, Niveau 2

Logos

•    symbole de la conformité européenne
•     symbole de la directive DEEE ( Déchets d’équipements électriques et électroniques)

Spécifications générales

• Processeur : Quad-core Cortex-A72 @ 1.5GHz
• Mémoire vive (RAM) : 4 Go LPDDR4
• Stockage : 32 Go eMMC
• Refroidissement : Fanless (dissipation passive)

Réseau & Alimentation

• Ethernet : 1 x 10/100/1000 Mbps (PoE compatible – IEEE 802.3af) + 1 x 10/100 Mbps
• Alimentation : Entrée 12–24V AC / 9–36V DC (via bornier 2 broches)
• Consommation : 2.88 W au repos / 5.52 W en charge
• PoE : Compatible en alimentation (12.95W)

Interfaces

• USB : 2 x USB 2.0 (Type-A) + 1 x USB-C (flash système)
• HDMI : 1 x HDMI 2.0 (usage maintenance / affichage)
• LED : 6 indicateurs
• Boutons : Redémarrage matériel + Reset système

LoRaWAN

• Norme : LoRaWAN v1.0.3
• Fréquence : EU868 MHz (autres sur demande)
• Capacité : Jusqu’à 1000 capteurs
• Historisation : 48h de données en local en cas de coupure réseau
• Portée : Jusqu’à 15 km (champ libre)

Environnement

• Température de fonctionnement : -30°C à +70°C
• Température de stockage : -40°C à +80°C
• Humidité : 10% à 95% RH (sans condensation)
• Indice de protection : IP40
• Résistance CEM : Conforme aux normes industrielles

Dimensions / Physique

• Dimensions : 130 mm x 93 mm x 49.6 mm
• Poids : 560 g
• Matériaux : Boîtier en aluminium 6061 + panneaux PC
• Montage : Rail DIN ou mural

SYNAPSECORE-HBC10

• Description : Passerelle IoT & GTB hybride, évolutive et multiprotocole, intégrée à EwattchCloud.
