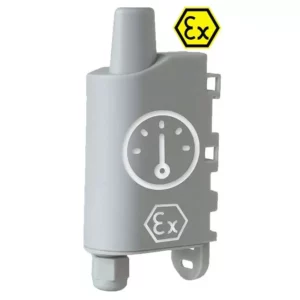

Adeunis Pulse ATEX

PULSE ATEX est une interface d’impulsions LoRaWAN conçue pour raccorder des compteurs (eau, gaz, électricité, chaleur…) et remonter leurs index en toute sécurité, y compris en environnement explosif (certification ATEX).

Connecté à Ewattch Cloud, le dispositif permet une supervision à distance fiable des consommations et s’intègre simplement aux sites industriels et zones à risques.

Fonctionnalités

• Supervision centralisée

Suivi des compteurs raccordés, exploitation des données et alertes depuis Ewattch Cloud.

• Entrées impulsions

Connexion de compteurs via entrées impulsion (contact sec / collecteur ouvert selon câblage).

• Sécurité ATEX

Utilisation en zones explosives (Zone ATEX – se référer à la plaque signalétique du produit pour la zone exacte).

• Transmission LoRaWAN

Communication longue portée et sécurisée vers Ewattch Cloud via passerelle LoRaWAN compatible.

• Autonomie longue durée

Fonctionnement sur batterie (autonomie dépendante de la configuration et de la couverture radio).

Étapes d’installation

1. Choisir un emplacement adapté pour le boîtier Pulse ATEX, à proximité des compteurs à relever, en respectant les contraintes de la zone ATEX.
2. Fixer solidement le boîtier sur un support stable, en s’assurant de la bonne étanchéité (boîtier IP68) et de la conformité avec les règles ATEX.

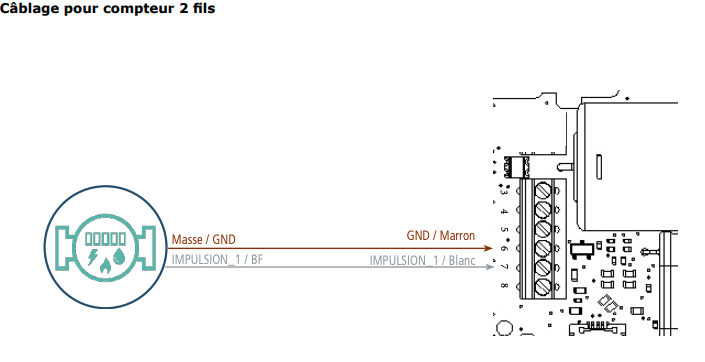

3. Connecter les deux entrées impulsions aux sorties impulsions des compteurs (contact sec ou collecteur ouvert, selon le compteur).
4. Vérifier l’installation : câblage correct, presse-étoupes serrés, boîtier fermé et conforme à la norme ATEX.
5. Mettre en service le capteur : la batterie intégrée active automatiquement la communication LoRaWAN.

Paramétrage sur Ewattch Cloud

Une fois installé, le Pulse ATEX peut être intégré à la plateforme Ewattch Cloud via une passerelle LoRaWAN compatible.
Cette intégration permet :

• La remontée et l’exploitation des impulsions en temps réel.
• Le calcul d’index cumulés à partir des impulsions.
• La génération de rapports personnalisés sur les consommations.
• La réception d’alertes en cas d’absence de communication ou de dépassement de seuils.

Pour faciliter l’ajout de vos capteurs sur Ewattch Cloud, vous pouvez utiliser la fonction Scan to Cloud, une solution intuitive qui facilite le provisionnement en quelques clics.

Accédez à la documentation complète de Scan to Cloud :

Une fois le Pulse ATEX intégré à la plateforme Ewattch Cloud, plusieurs données sont automatiquement remontées et accessibles pour le monitoring, l’analyse et la supervision. Ces données sont classées en deux catégories : les entrées (valeurs mesurées) et les sorties (actions possibles depuis le cloud).

Entrées disponibles

Ces données permettent un suivi en temps réel des consommations et le calcul d’index cumulés directement sur Ewattch Cloud.

Sorties disponibles

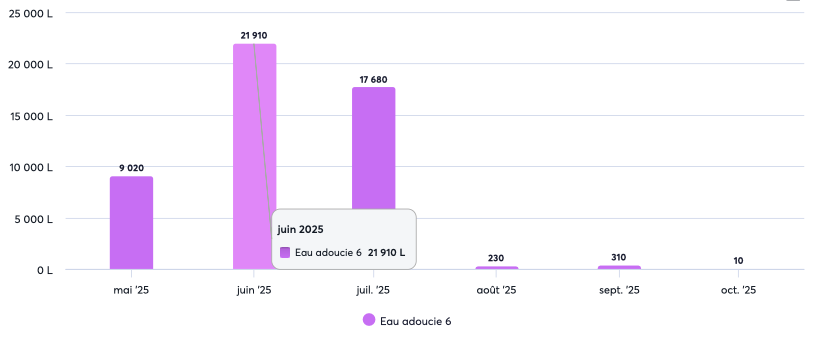

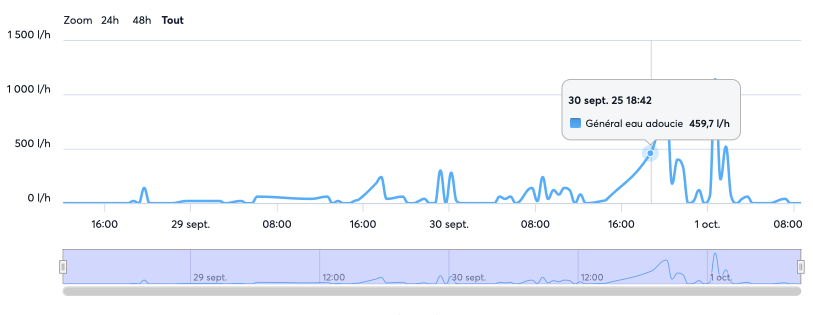

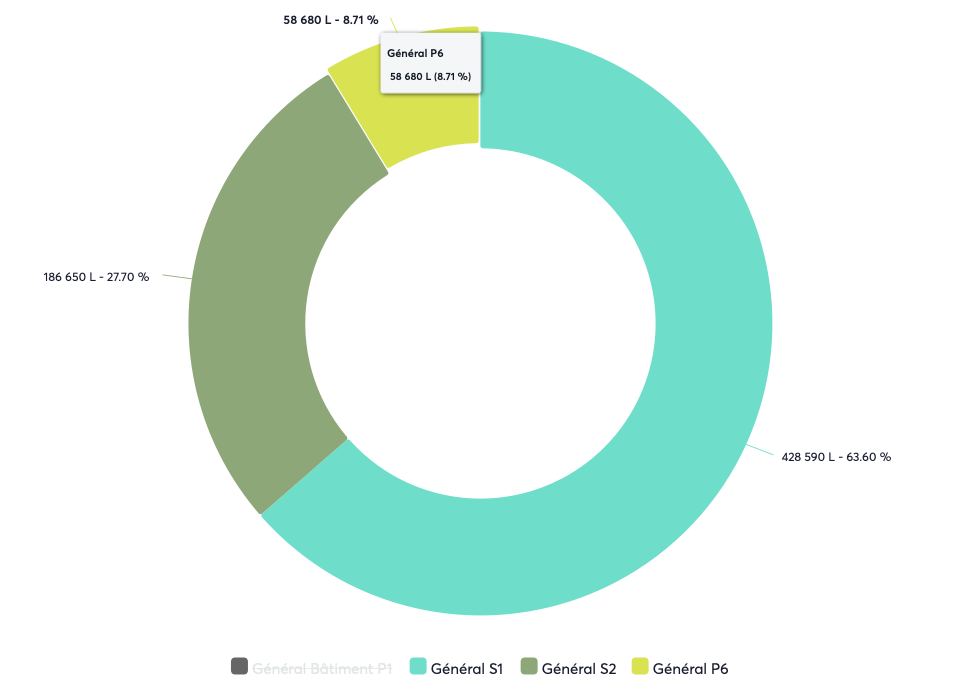

Données live et historisées

Caractéristiques techniques

• Dimensions : 105 × 50 × 27 mm
• Poids : ≈ 150 g (selon version)
• Boîtier : IP68 – étanche et résistant à la poussière, certifié ATEX Zone 1
• Connectivité : LoRaWAN 1.0.3 (Classe A)
• Sécurité sans fil : Chiffrement LoRaWAN (AES-CTR)
• Alimentation : Batterie intégrée remplaçable
• Autonomie : Jusqu’à 10 ans (selon configuration et couverture réseau)
• Entrées : 2 entrées impulsions (contact sec ou collecteur ouvert)
• Température de fonctionnement : -20°C à +60°C
• Certification : ATEX Zone 1

Paramétrage par défaut

• Entrées : 1 x Entrée Impulsion
• Périodicité : 30 minutes
• ADR : Activé
• Historisation : Désactivée

E-PULSE ATEX

• Description : Interface impulsions LoRaWAN certifiée ATEX, boîtier IP68, 2 entrées impulsion.
