Fil pilote

Chauffez pièce par pièce avec une connexion simple et rapide

FILPILOTE

FILPILOTE est un capteur sans fil qui modernise les radiateurs en se branchant sur l’entrée fil pilote, sans câblage complexe. Connecté à notre passerelle Ewattch via LoRaWAN, il ajuste automatiquement les modes (Confort, Éco, Hors-gel…) selon la présence et les plannings.

Idéal en rénovation, il centralise la gestion, réduit la consommation et assure la conformité au Décret BACS. Un relais LoRaWAN est aussi disponible pour les radiateurs sans fil pilote.

Fonctionnalités

• Pilotage multi-modes intelligent

Ajustez les modes Confort, Éco, Hors-gel ou Arrêt selon présence et plannings.

• Gestion centralisée dans EwattchCloud

Supervision, plannings, scénarios et rapports accessibles depuis une interface web unique.

• Installation ultra-rapide

Connexion directe sur la borne fil pilote existante ; aucun tirage de câble supplémentaire ni modification du radiateur.

• Communication LoRaWAN sécurisée

Portée longue distance et chiffrement AES 128 pour un déploiement fiable dans tout type de bâtiment.

• Conformité réglementaire

Facilite l’atteinte de la GTB classe A exigée par le Décret BACS et soutient les plans de réduction d’énergie.

Présentation générale

Le Pilot Wire est un capteur/actionneur de classe C LoRaWAN alimenté sur secteur (via le réseau électrique). Il peut être utilisé de deux façons :

• Pilotage direct d’un radiateur via son fil pilote.
• Commande d’un appareil ON/OFF externe, à condition d’y associer un relais.

Installation et Consignes de Sécurité

• Sécurité électrique : assurez‑vous que l’ensemble du circuit est coupé avant toute manipulation. Le simple retrait d’un fil (comme celui d’un interrupteur) ne suffit pas.
• Protection contre l’eau : le boîtier n’est pas étanche et ne peut pas être utilisé dans une salle de bains.
• Câblage :
  • Marron → Phase (L)
  • Bleu → Neutre (N)
  • Noir → Sortie fil pilote (commande)
  • Le fil de terre (vert/jaune) ne doit pas être connecté au Pilot Wire mais à l’équipement (ex. radiateur).
• Fixation : deux trous sont prévus pour la pose murale. Utilisez de préférence un tournevis isolé. Respect des normes (NF C15‑100).

Modes d’usage

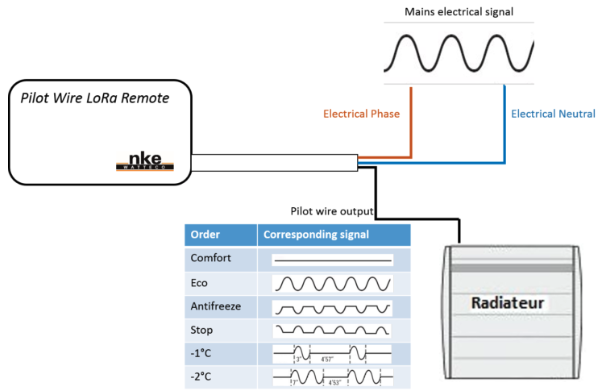

1) Contrôle d’un radiateur électrique

Il génère six ordres pour piloter les convecteurs via le fil pilote :

• Confort : suit la consigne du thermostat
• Éco : consigne −4 °C par rapport à la température demandée
• Antigel : maintien ≈ +5 °C
• Stop : arrêt du chauffage
• Confort −1 °C : consigne −1 °C
• Confort −2 °C : consigne −2 °C

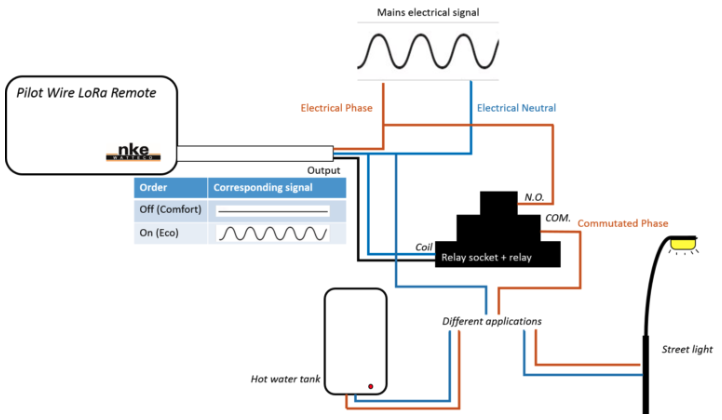

2) Commande d’un équipement via relais externe

Le Pilot Wire ne pilote pas directement un relais ; il génère un signal (présent ou absent) pour activer/désactiver un relais.

Conditions du relais : résistance de la bobine < 40 kΩ, tension de fonctionnement < 140 VAC, tension de relâche > 35 VAC.

Sinon, insérez une résistance de 50 kΩ (2 W) en parallèle pour respecter la limite. Des relais Finder (12 A et 16 A) ont été testés avec succès.

Propagation radio

Pour garantir un bon fonctionnement, évitez d’installer le boîtier juste derrière un élément métallique (comme le radiateur lui‑même), cela affaiblirait le signal LoRa.

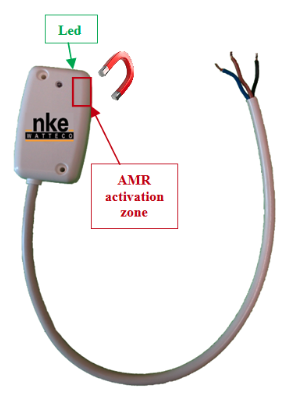

Interface Utilisateur (LED / AMR)

• LED :
  • Vert (clignote) : jusqu’à l’association réseau réussie
  • Rouge : clignote lors de l’activation de l’AMR (commutateur magnétique)
  • Orange : clignote 3 fois lors d’une réinitialisation usine
• AMR (switch magnétique) :

Passez un aimant près de la zone dédiée → LED rouge clignote vite.

Pour forcer une ré‑association (perte de liaison ou erreurs jusqu’à 100 downlinks), passez l’aimant 3 fois successives → LED verte clignote (ré‑association).

Pour un reset complet (perte des configs applicatives et réseau LoRa), passez l’aimant 2 fois rapidement puis une 3ᵉ fois > 7 s → LED orange clignote 3 fois. Redémarrez le boîtier.

Paramétrage sur Ewattch cloud

Le FILPILOTE ne nécessite aucune configuration préalable de la part du client. Il est automatiquement préparamétrée par nos soins avant expédition. Il ne vous reste plus qu’à connecter vos capteurs via la fonction Scan to Cloud, une solution intuitive qui facilite le provisionnement en quelques clics.

Accédez à la documentation complète de Scan to Cloud :

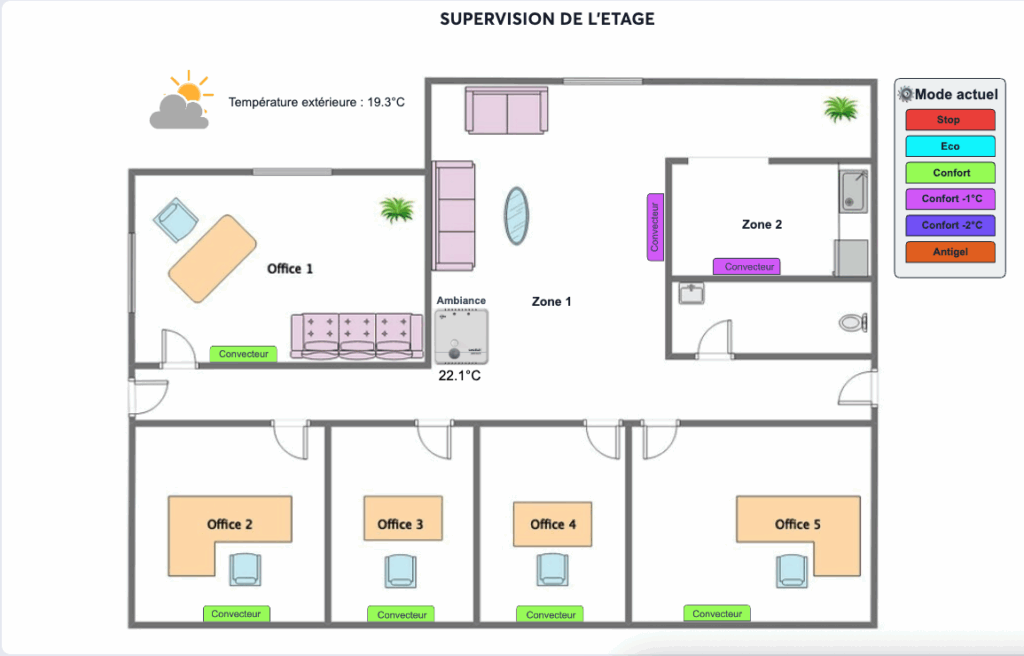

Une fois le FILPILOTE intégré à la plateforme Ewattch Cloud, plusieurs données sont automatiquement accessibles pour le monitoring et le pilotage.
Dans le cas du FILPILOTE, la donnée principale est une sortie permettant de modifier l’état du fil pilote pour contrôler le mode de chauffage.

Entrées disponibles

Aucune entrée spécifique n’est transmise directement par le FILPILOTE. Les données de température, de présence ou autres peuvent provenir de capteurs associés dans le même environnement Ewattch Cloud.

Sorties disponibles

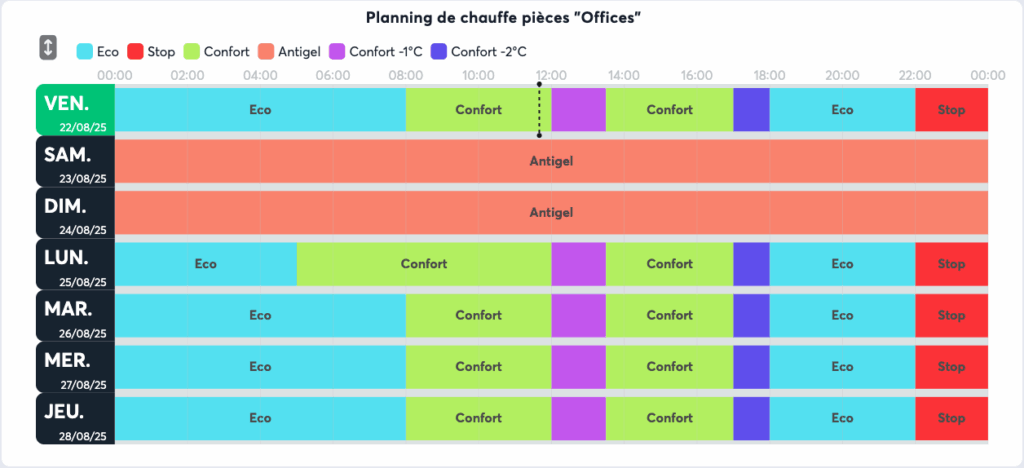

Cette sortie permet un pilotage précis du chauffage en fonction de plannings, de scénarios automatisés ou de commandes manuelles depuis Ewattch Cloud.

Caractéristiques techniques

• Dimensions : 76 × 41 × 14 mm
• Poids : 150 g
• Boîtier : ABS, IP30, UL94-V0HB
• Alimentation : 230 V AC / 50 Hz
• Montage : Vis ou ruban adhésif
• Communication radio : LoRaWAN®, Classe A
• Sécurité : Chiffrement des données AES128
• Fréquence radio : 863 – 870 MHz
• Puissance d’émission : 25 mW (14 dBm)
• Température de fonctionnement : -20 °C à 50 °C
• Humidité de fonctionnement : 0 % à 95 % HR, sans condensation
• Consignes possibles : Confort, Éco, Hors-gel, Stop
• Certification : RED, UKCA, RoHS

E-FIL-PILOTE

• Description : Module LoRaWAN pour radiateurs électriques avec entrée fil pilote, intégration native avec nos passerelles pour gestion avancée du chauffage.
