E-RELAIS-METER & E-RELAIS-DRYSWITCH

Pilotez vos équipements avec une connexion simple et rapide

E-RELAIS-METER & E-RELAIS-DRYSWITCH

Les modules E-RELAIS-METER (MClimate 16ASPM) et E-RELAIS-DRYSWITCH (MClimate 16ADS) sont des relais sans fil LoRaWAN® destinés au pilotage à distance d’équipements électriques. Ils permettent d’intégrer facilement des systèmes existants dans une infrastructure connectée, sans nécessiter de câblage de communication supplémentaire.

Connectés à une passerelle LoRaWAN® et à la plateforme EwattchCloud, ils offrent un contrôle centralisé des équipements, la création de scénarios d’automatisation et une supervision à distance. Le E-RELAIS-METER dispose en complément d’une fonction de mesure de la consommation électrique, tandis que le E-RELAIS-DRYSWITCH met à disposition un contact sec pour le pilotage d’équipements compatibles.

Fonctionnalités

• Pilotage à distance des équipements

Commande des équipements électriques via le réseau LoRaWAN® depuis la plateforme EwattchCloud.

• Gestion centralisée dans EwattchCloud

Supervision, automatisation, scénarios et pilotage des installations depuis une interface unique.

• Installation simple et rapide

Intégration sur une installation existante sans infrastructure de communication supplémentaire grâce à la technologie LoRaWAN®.

• Communication LoRaWAN® sécurisée

Communication longue portée avec chiffrement AES-128 pour un fonctionnement fiable dans les bâtiments résidentiels, tertiaires et industriels.

• Fonctionnalités adaptées à chaque modèle

E-RELAIS-METER (MClimate 16ASPM) : pilotage d’un relais avec mesure de la consommation électrique.
E-RELAIS-DRYSWITCH (MClimate 16ADS) : pilotage d’un relais à contact sec pour la commande d’équipements compatibles.

Présentation générale

E-RELAIS-METER (MClimate 16ASPM) et E-RELAIS-DRYSWITCH (MClimate 16ADS) sont des modules relais LoRaWAN® de classe C alimentés en 100 à 240 VAC ou 24 à 30 VDC. Compacts (32 × 36 × 18 mm), ils sont conçus pour être installés derrière un interrupteur, une prise ou dans un coffret électrique afin de piloter des équipements à distance depuis EwattchCloud. Ils prennent également en charge les mises à jour du firmware à distance (FUOTA) et disposent d’une protection contre la surchauffe. :contentReference[oaicite:2]{index=2} :contentReference[oaicite:3]{index=3}

Les deux modèles disposent d’une sortie relais permettant de commander un équipement via le réseau LoRaWAN®. Selon le modèle utilisé :

• E-RELAIS-METER (MClimate 16ASPM) : relais 16 A avec mesure intégrée de la consommation électrique.
• E-RELAIS-DRYSWITCH (MClimate 16ADS) : relais à contact sec 16 A destiné au pilotage d’équipements compatibles.

Installation et consignes de sécurité

• Sécurité électrique : coupez impérativement l’alimentation avant toute intervention sur le circuit électrique.
• Installation : le module doit être installé par une personne qualifiée conformément à la réglementation électrique en vigueur.
• Emplacement :
  • installation en intérieur uniquement ;
  • dans un boîtier d’encastrement, un tableau électrique ou un coffret assurant une isolation d’au moins 5 mm des parties sous tension ;
  • sur une surface non conductrice ;
  • en position verticale afin d’améliorer le refroidissement ;
  • dans un emplacement garantissant une bonne dissipation thermique.
• Câblage : respectez le schéma de raccordement correspondant au modèle installé.
• Utilisation : ces modules sont destinés au pilotage d’équipements et ne doivent pas être utilisés comme dispositifs de protection électrique.

Modes d’utilisation

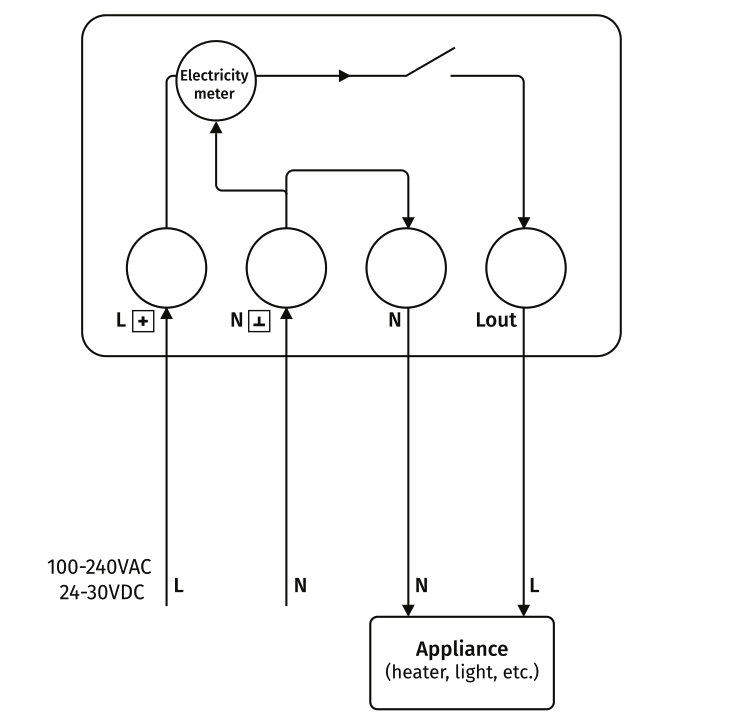

1) E-RELAIS-METER (MClimate 16ASPM)

Le module permet :

• de piloter un équipement alimenté en 100 à 240 VAC ou 24 à 30 VDC grâce à son relais intégré 16 A ;
• de mesurer la consommation électrique de la charge commandée ;
• de transmettre les données de mesure et l’état du relais via le réseau LoRaWAN®.

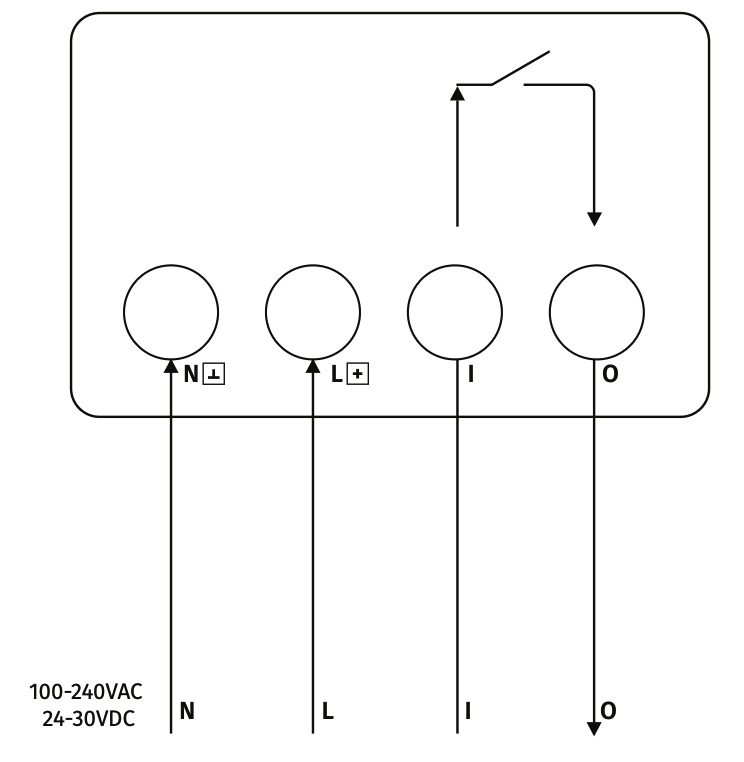

2) E-RELAIS-DRYSWITCH (MClimate 16ADS)

Le module permet de piloter un équipement au moyen d’un contact sec 16 A. Le relais assure la fermeture ou l’ouverture du contact entre les bornes I et O, ce qui le rend compatible avec de nombreux équipements nécessitant une commande libre de potentiel.

Propagation radio

Pour garantir une communication LoRaWAN® optimale, évitez d’installer le module derrière une masse métallique importante ou dans un coffret métallique non adapté. Privilégiez un emplacement favorisant la propagation radio tout en assurant une bonne ventilation.

Interface utilisateur

Les deux modules disposent d’un bouton multifonction associé à une LED d’état.

Indications de la LED :

• 2 s allumée / 1 s éteinte : démarrage du module.
• 1 s allumée / 1 s éteinte : tentative de connexion au réseau LoRaWAN®.
• Allumée fixe : module connecté au réseau LoRaWAN®.
• 0,25 s allumée / 0,25 s éteinte : échec de la connexion au réseau.
• 2 s éteinte / 2 s allumée / 2 s éteinte : protection déclenchée (surintensité, surcharge, surchauffe ou surtension).

Bouton :

• 2 appuis rapides : affiche l’état du relais (ouvert ou fermé) via la LED.
• Appui maintenu 10 secondes : lance une nouvelle procédure d’association (LoRaWAN Re-Join).

Paramétrage sur EwattchCloud

Les modules E-RELAIS-METER et E-RELAIS-DRYSWITCH sont préconfigurés avant expédition. Il suffit de les associer à votre compte EwattchCloud grâce à la fonctionnalité Scan to Cloud, qui automatise leur provisionnement et facilite leur mise en service.

Accédez à la documentation complète de Scan to Cloud

Une fois le module intégré à la plateforme Ewattch Cloud, plusieurs données sont automatiquement accessibles pour le monitoring et le pilotage.

Les modules E-RELAIS-METER (MClimate 16ASPM) et E-RELAIS-DRYSWITCH (MClimate 16ADS) disposent tous deux d’une sortie TOR permettant de commander le relais à distance. Selon le modèle utilisé, des mesures complémentaires peuvent également être remontées vers Ewattch Cloud.

Entrées disponibles

Sorties disponibles

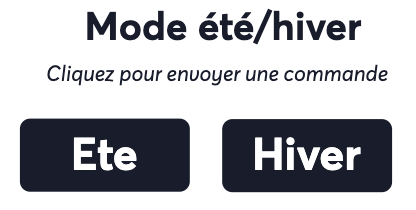

La sortie RELAY_OUTPUT permet le pilotage à distance des équipements depuis Ewattch Cloud. Elle peut être utilisée dans des scénarios d’automatisation, des plannings ou des commandes manuelles. Le E-RELAIS-METER offre en complément un suivi énergétique grâce aux mesures de consommation, de tension et de courant, permettant de superviser l’état électrique de l’équipement piloté.

Caractéristiques techniques

• Dimensions : 32 × 36 × 18 mm
• Poids : 24,5 g
• Boîtier : Polycarbonate (PC) UL94-V0
• Alimentation : 100 à 240 V AC (50/60 Hz) ou 24 à 30 V DC
• Montage : Installation en boîte d’encastrement, tableau ou coffret électrique
• Communication radio : LoRaWAN® Classe C
• Sécurité : Chiffrement LoRaWAN® AES-128 et protection contre la surchauffe
• Fréquence radio : 863 à 870 MHz (EU868)
• Puissance d’émission : 25 mW (14 dBm)
• Température de fonctionnement :
  • E-RELAIS-METER (MClimate 16ASPM) : -20 °C à +40 °C
  • E-RELAIS-DRYSWITCH (MClimate 16ADS) : 0 °C à +40 °C
• Humidité de fonctionnement : 0 à 80 % HR, sans condensation
• Sortie :
  • E-RELAIS-METER (MClimate 16ASPM) : relais 16 A avec mesure d’énergie intégrée
  • E-RELAIS-DRYSWITCH (MClimate 16ADS) : relais à contact sec 16 A
• Fonctions supplémentaires :
  • E-RELAIS-METER (MClimate 16ASPM) : mesure de l’énergie, de la tension et du courant
  • E-RELAIS-DRYSWITCH (MClimate 16ADS) : commande par contact sec libre de potentiel
• Conformité : CE (RED, EMC, LVD), DEEE (WEEE)

E-RELAIS-METER & E-RELAIS-DRYSWITCH

• E-RELAIS-METER (MClimate 16ASPM) : Module relais LoRaWAN® 16 A permettant le pilotage à distance d’un équipement électrique tout en assurant la mesure de la consommation d’énergie, de la tension et du courant.
• E-RELAIS-DRYSWITCH (MClimate 16ADS) : Module relais LoRaWAN® 16 A à contact sec permettant le pilotage à distance d’équipements compatibles nécessitant une commande libre de potentiel.
