Fancoil
1.Introduction
Modernisez vos ventilo-convecteurs sans travaux lourds

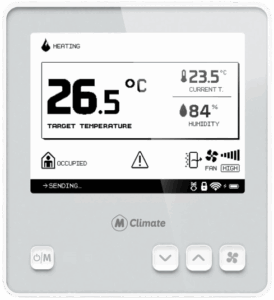

FANCOIL
Fancoil est une solution conçue pour remplace les thermostats classiques par un contrôleur LoRaWAN connecté
à EwattchCloud. Réglages, vitesses et supervision sont accessibles à distance ou via l’écran local.
Idéale pour les hôtels, bureaux et résidences, elle assure confort immédiat et jusqu’à 30 % d’économies d’énergie grâce
à l’automatisation selon la présence ou les plannings, tout en restant compatible avec la majorité des équipements.
Fonctionnalités
- Supervision centralisée
Toutes les zones sont pilotées et historisées dans EwattchCloud pour une gestion à distance efficace.
- Affichage digital lisible
Température de consigne et mode sont visibles sur l’écran e-ink, offrant une expérience premium aux occupants.
- Pilotage sur planning ou présence
Ajuste automatiquement chauffage et ventilation en fonction de l’occupation pour maximiser les gains.
- Optimisation énergétique avancée
Réduit jusqu’à 30 % les consommations grâce à des scénarios intelligents configurables.
- Communication LoRaWAN sécurisée
Classe C bidirectionnelle pour des retours d’état rapide, optimisés et fiables.
- Installation simplifiée
Compatible 2 et 4 tubes, multi-vitesses ; remplacement direct du thermostat avec un minimum de câblage.
Était
-
ce
utile
?
2.Installation et mise en oeuvre
Étapes d’installation
- Couper l’alimentation électrique de l’ancien thermostat et le retirer sans déconnecter les câbles existants.
- Identifier le schéma de câblage approprié en fonction de la configuration de l’unité de ventilo-convecteur (2 ou 4 tuyaux, ventilateur à vitesses multiples ou ECM).
- Fixer la plaque de montage sur le mur à environ 1,5 mètre du sol, à l’abri de la lumière directe du soleil.
- Connecter les câbles selon le schéma de câblage sélectionné, en s’assurant qu’aucun fil dénudé ne dépasse des bornes.

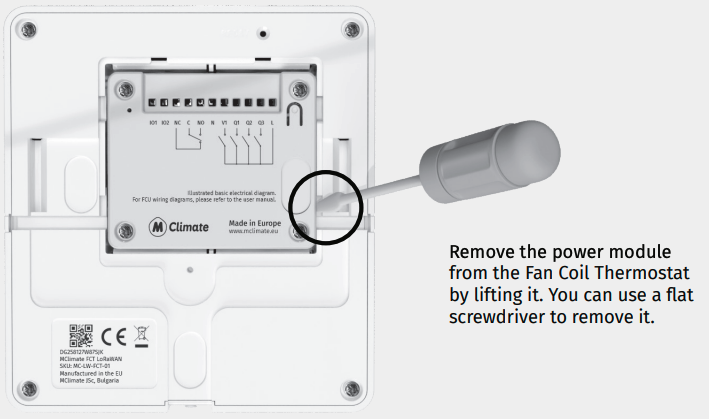

- Monter le thermostat sur la plaque de fixation et serrer la vis de sécurité située en bas de l’appareil.
Paramétrage sur Ewattch cloud
Une fois installé, le thermostat peut être intégré à la plateforme Ewattch Cloud via une passerelle LoRaWAN compatible. Cette intégration permet :
- La surveillance en temps réel du pilotage, des températures et de l’humidité.
- La création de plannings de chauffage/refroidissement.
- La génération de rapports personnalisés.
- La réception d’alertes en cas de dysfonctionnement ou de dépassement de seuils prédéfinis.

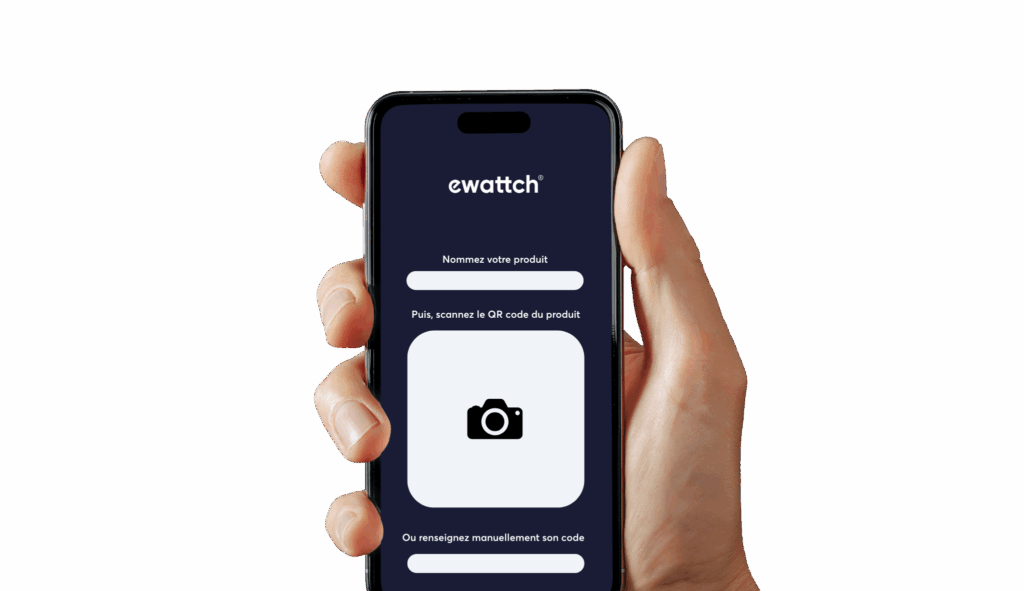

Pour faciliter l’ajout de vos capteurs sur Ewattch cloud vous pouvez utiliser la fonction Scan to Cloud, une solution intuitive qui facilite le provisionnement en quelques clics.
Accédez à la documentation complète de Scan to Cloud :
3.Données disponibles sur Ewattch cloud
Une fois le thermostat Fan Coil MClimate intégré à la plateforme Ewattch Cloud, plusieurs données sont automatiquement remontées et accessibles pour le monitoring, l’analyse et le pilotage. Ces données sont classées en deux catégories : les entrées (valeurs mesurées ou états du thermostat) et les sorties (valeurs modifiables pour le pilotage).
Entrées disponibles
| Nom | Description |
|---|---|
| CONSIGNE | Température de consigne actuellement définie sur le thermostat. |
| MODE | Mode de fonctionnement actif : chauffage, refroidissement, ventilation seule, etc. |
| STATUS | État général de fonctionnement du thermostat (marche/arrêt, en cours, inactif, etc.). |
| STATUS VALVE | État de la vanne de régulation (ouverte/fermée). |
| HUMIDITE | Taux d’humidité relative mesuré dans la pièce. |
| TEMPERATURE | Température ambiante mesurée par le capteur intégré. |
| FAN SPEED | Vitesse actuelle du ventilateur (faible, moyenne, élevée ou proportionnelle en mode ECM). |
Ces données permettent un suivi en temps réel du confort thermique et une analyse des comportements du système de chauffage ou de refroidissement.
Sorties disponibles
| Nom | Description |
|---|---|
| TARGET TEMPERATURE | Température cible que l’utilisateur ou l’automatisme peut définir à distance. |
4.Utilisation sur Ewattch cloud
Supervision avec pilotage pièce par pièce
Données live et historisées

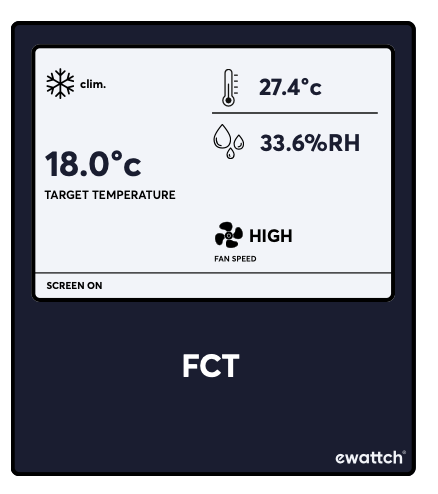

Duplication de l’affichage
Pilotage par planning
5.Caractéristiques techniques
Caractéristiques techniques
- Dimensions : 105 × 115 × 23 mm
- Poids : 242 g
- Boîtier : PC/ABS, acier inox, IP31
- Connectivité : LoRaWAN 1.0.3
- Sécurité sans fil : Chiffrement de bout en bout LoRaWAN (AES-CTR)
- Puissance RF : 25 mW (14 dBm)
- Alimentation : 110–230 VAC
- Consommation : 50 mA max.
- Montage : Vis et chevilles sur un boîtier électrique ou un mur ; support antivol avec vis de sécurité
- Température de fonctionnement : 0°C à +50°C
- Humidité de fonctionnement : 0 % à 80 % HR, sans condensation
6.Dangers et avertissements
Le non-respect des indications de la présente notice ne saurait engager la responsabilité du constructeur.
Toute intervention sur le produit doit être effectuée par une personne qualifiée.
Le remplacement du produit doit être effectué par une personne qualifiée.
L’appareil doit être utilisé selon les spécifications de la présente documentation. Dans le cas contraire, une mise en danger est possible.
Aucune partie de l’appareil ne doit être remplacée ou retirée.
Coupez toutes les alimentations avant d’intervenir sur cet appareil.
Seuls les accessoires conformes aux spécifications de la présente documentation doivent être utilisés.
7.References
E-FANCOIL
- Description : Thermostat intelligent LoRaWAN pour ventilo-convecteurs, affichage digital et pilotage multi-vitesses.
