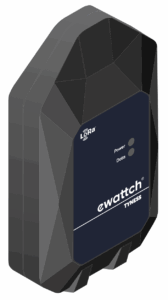

TYNESS MODBUS

• Le TyNess Modbus est une passerelle intelligente qui fournit une solution universelle, simple d’installation et d’utilisation. Il permet d’interfacer tout équipement Modbus RS485 avec la plateforme EwattchCloud (compteurs, automates, capteurs industriels, etc.), afin de superviser et visualiser vos données en temps réel. Grâce au TyNess Modbus, vous optimisez votre gestion énergétique et industrielle pour un retour sur investissement rapide.

Le non-respect des indications de la présente notice ne saurait engager la responsabilité du constructeur.
Ce produit doit être installé par un professionnel, dans un environnement intérieur et de manière à ne pas rendre difficile la manœuvre du dispositif de sectionnement.
Toute intervention sur le produit doit être effectuée par un professionnel.
Le remplacement du produit doit être effectué par un professionnel.
L’appareil doit être utilisé selon les spécifications de la présente documentation, dans le cas contraire une mise en danger est possible. Si l’appareil est utilisé d’une façon qui n’est pas spécifiée par le fabricant, la protection assurée par l’appareil peut être compromise.
Aucune partie de l’appareil ne doit être remplacée ou retirée.
Coupez toutes les alimentations avant d’intervenir sur cet appareil.
Seuls les accessoires conformes aux caractéristiques du fabricant doivent être utilisés (Pinces de courant, sondes de température et câbles de raccordement).

Pré-requis :

• 1x TYNESS-MODBUS ou TYNESS-MODBUS-4G : capteur intelligent communiquant en LoRa ou 4G
• Emplacement disponible permettant la fixation du TYNESSMODBUS

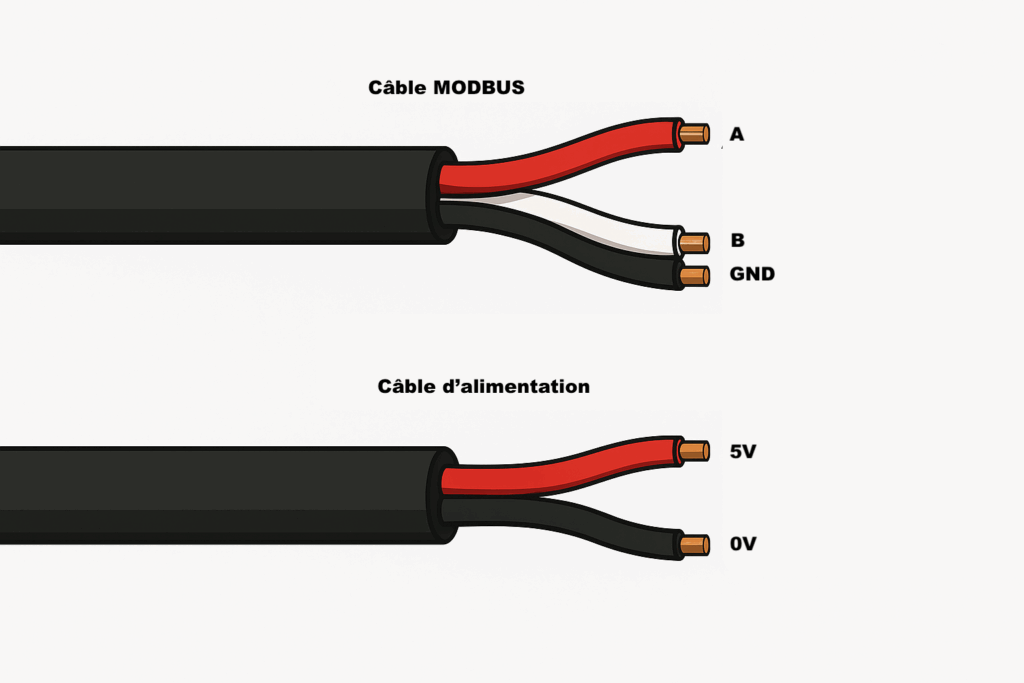

• Alimentation 50/60Hz 100 à 240 VAC pour le câblage de l’alimentation 5VDC

Installation

Fixation sur rail DIN

Le TYNESS-FIX-RAIL est composé de 2 pièces : une base et une languette mobile et réglable.
Il est utilisé pour fixer le Tyness horizontalement ou verticalement sur un rail DIN. Asymétrique, il permet de positionner le Tyness à deux hauteurs par position.

Le Tyness peut être enlevé du rail DIN en manipulant la languette mobile à l’aide d’un tournevis à l’instar de toute fixation du même type.
Il est livré avec 2 vis de montage.

Mise en place :

1. Prépositionner le support dans la position choisie (horizontale ou verticale) et à la hauteur souhaitée.
2. Si nécessaire, ajuster la hauteur de la languette (voir schéma page 13).
3. Visser les deux vis.

Réglage de la languette :

En fonction du positionnement du FIX-RAIL, la hauteur de la languette doit être ajustée afin de rester accessible.

Lorsque la partie haute de la languette dépasse du Tyness (par exemple avec un Tyness en position axiale basse), celle-ci peut être sectionnée à l’aide d’une pince coupante.

Paramétrage sur Ewattch cloud

Une fois installé, le thermostat peut être intégré à la plateforme Ewattch Cloud via une passerelle LoRaWAN compatible. Cette intégration permet :

• La surveillance en temps réel des températures et de l’humidité.
• La création de plannings de chauffage/refroidissement.
• La génération de rapports personnalisés.
• La réception d’alertes en cas de dysfonctionnement ou de dépassement de seuils prédéfinis.

Pour faciliter l’ajout de vos capteurs sur Ewattch cloud vous pouvez utiliser la fonction Scan to Cloud, une solution intuitive qui facilite le provisionnement en quelques clics.

Accédez à la documentation complète de Scan to Cloud :

La configuration et la mise-à-jour du produit se font via notre logiciel de configuration produit. Celui-ci permet la configuration et la mise-à-jour du produit. La procédure ci-dessous décrit la méthode de connexion au produit.

Mise en oeuvre

• Alimentez le TyNess
• Téléchargez le logiciel Configurator. Ce logiciel est disponible au lien suivant: https://www.ewattch.com/documentations-techniques/.
• Exécutez le programme (aucune installation n’est nécessaire, disponible sur ordinateur PC Windows 8 minimum, Apple et Linux)
• Raccordez le TyNess à votre ordinateur, à l’aide d’un cordon MicroUSB avec connecteur allongé de 12mm. Un nouveau port de communication apparait dans le menu déroulant “Serial Port”.
• Cliquez sur le bouton “Connect”

Attention : Vous disposez d’une fenêtre de 30 secondes pour connecter le logiciel. Si vous avez trop attendu, déconnectez et reconnectez le cable afin de redémarrer la connexion USB.

Le nettoyage du produit doit s’effectuer avec un chiffon sec doux, qui ne peluche pas. Enlevez les dépôts incrustés avec un chiffon légèrement humide.
N’employez jamais de nettoyant, d’alcool ou de diluant.

ALIMENTATION

• Tension d’alimentation : 5V±5%
• Puissance : 2,5W
• Courant : 0,5A
• Longueur du câble d’alimentation : 1 mètre
• Fluctuation de la tension d’alimentation : ±5% de la tension nominale

CONDITIONS D’ENVIRONNEMENT

• Température de fonctionnement : de 5 à 60°C
• Température de stockage : de -20°C à +70°C
• Humidité de fonctionnement : de 10 à 80%, sans condensation
• Altitude maximum : 2000 m
• Degré de pollution : 2

COMMUNICATION RADIO LORA

• Communication sans fil : LoRaWAN™ ou LoRa®
• Puissance d’émission maximale : 14dBm
• Numéro de série unique : Oui
• Distance de communication : 15km en champs libres
• Antenne : Intégrée (antenne externe en option)
• LoRaWan version : 1.0.1
• LoRaWan classe : A

COMMUNICATION RADIO 4G (EUROPE UNIQUEMENT)

• Communication sans fil : NB IOT et LTE-M
• Antenne : Externe

CARACTERISTIQUES PHYSIQUES

TYNESS

• Dimensions (H x L x P) : 142 x 77 x 36 mm
• Poids : 132 g
• Montage : Rail DIN, aimant ou mural (option : double face)

La description du format des échanges radio est disponible en téléchargement à cette adresse : Télécharger le format des trames
Pour faciliter l’intégration des produits communiquant via le réseau LoRaWAN, Ewattch a développé un décodeur de trames disponible à cette adresse : Décodeur de trames

EUROPE

CEM

• EN 61000-6-2 :  Immunité pour l’environnement industriel
• EN 61000-6-3 :  Émission pour l’environnement résidentiel
• EN 55022 : Immunité équipement IT

Radio

• EN 300220 : Compatibilité électromagnétique et spectre radioélectrique pour les dispositifs à courte portée

Sécurité

• EN 61010 :  appareils électriques d’essai et de mesurage

Logos

•      symbole de la conformité européenne
•     symbole de la directive DEEE ( Déchets d’équipements électriques et électroniques)

TYNESS-MODBUS ou TYNESS-MODBUS-4G:

• 1 x TyNess avec interface MODBUS RS485 avec ou sans module 4G
• 1 x antenne magnétique pour fixation en-dehors de l’armoire (réf. : ANTMAGNSUP)
• 1 x Alimentation rail 5V (réf. : ALIM-RAIL-5V)
