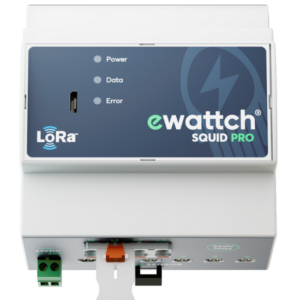

KIT SQUID Pro

Sous-comptage électrique 12 voies et communication sans-fil LoRaWan.

Découvrez le SQUID Pro, compteur d’énergie révolutionnaire 12 voies pour le sous-comptage électrique de vos installations monophasées et triphasées.

Capable de mesurer et transmettre via une liaison sans-fil LoRaWAN : la puissance active, réactive, le déphasage, et d’autres informations. Cette version PRO surpasse les performances des compteurs traditionnels pour une gestion optimisée de vos installations.

À l’aide de ses 12 pinces de mesure de courant clipsables, ses 3 prises de tension, sa connectivité longue portée et sécurisée, le SQUID Pro transmet les données d’énergie en temps réel, vous offrant un contrôle total de votre consommation et une visibilité globale sur votre réseau électrique.

Faites l’expérience d’une performance inégalée et d’une gestion énergétique intelligente pour des économies d’énergie et une meilleure efficacité opérationnelle.

Avantages

• Sous-comptage électrique avec 12 mesures par pinces clipsables.
• Mesure précise des puissances actives, réactives et déphasage pour une gestion énergétique optimisée.
• Communication sans-fil LoRaWAN pour une connectivité fiable, longue portée et sécurisée.
• Transmission des données en temps réel pour un suivi optimal de votre consommation d’énergie.
• Configuration et mise à jour via une application simple et intuitive.
• 4 tailles de pinces disponibles de 10mm (75A) à 36mm (600A). Aucun paramétrage nécessaire.

Mesures

• Énergies : active consommée, active produite, réactive positive, réactive négative, apparente
• Puissances : active, réactive, apparente
• Tensions
• Fréquence

Cas d’usages

• Gestion des bâtiments : Le SQUID Pro est la solution idéale pour surveiller et optimiser la consommation d’énergie dans les bâtiments tertiaires tels que les bureaux, centres commerciaux et hôpitaux. Grâce à sa technologie avancée, il détecte les équipements énergivores, analyse les pics de consommation et identifie les opportunités d’économie d’énergie, vous permettant de réduire vos coûts et d’améliorer votre performance énergétique.
• Industrie : Les entreprises industrielles peuvent tirer parti du SQUID Pro pour surveiller et contrôler efficacement la consommation d’énergie de leurs machines et équipements. Cela se traduit par une maintenance préventive optimisée, une amélioration des processus de production et une réduction significative des coûts énergétiques.
• Conformité ISO 50001 et décret tertiaire : En choisissant le SQUID Pro, vous facilitez la mise en œuvre de votre projet de maîtrise énergétique et garantissez la conformité aux normes ISO 50001 et au décret tertiaire. Faites le choix d’une solution performante et précise pour une gestion énergétique efficace et durable.

Avant de commencer l’installation du SQUID Pro, veillez à utiliser une alimentation de 5VDC – 2A placée en tête pour alimenter le dispositif. Il est important de maintenir et de séparer les câblages des circuits TBTS (Très Basse Tension de Sécurité) des circuits sous tension dangereuse afin d’assurer la sécurité et le bon fonctionnement du système.
Lors du câblage, veillez à respecter la polarité du connecteur d’alimentation du Squid Pro.

La connexion des pinces de mesure au SQUID Pro est simplifiée grâce à un connecteur rapide, éliminant ainsi la nécessité d’utiliser des outils. Procédez à la connexion des sondes de mesure aux 12 connecteurs situés sur le dessus et le dessous de l’appareil. Assurez-vous de ne pas dépasser la spécification maximale de courant pour chaque pince de mesure, afin d’éviter tout risque d’endommagement ou de surchauffe.

Pour garantir la sécurité lors de la mise en place des pinces, il est impératif d’effectuer cette opération lorsque le circuit est hors tension. Utilisez exclusivement des pinces de mesures Ewattch de référence CURCLAMP-HC-SX, spécialement conçues pour une compatibilité optimale avec le SQUID Pro.

Les pinces de mesures de courant du Squid Pro on un sens de pose, il est important de le respecter. Les pinces doivent être installées de sorte que la flèche de la pince pointe vers le consommateur d’énergie.

En suivant ces recommandations d’installation et de mise en œuvre, vous assurerez un fonctionnement sûr et efficace de votre système de sous-comptage électrique SQUID Pro.

2 modes de câblage sont possibles avec le SQUID Pro :

• Mode triphasé permettant de mesurer 4 départs triphasés.
  Attention : Il est nécessaire de respecter pour le câblage les indications présentées dans le schéma 1.
• Mode monophasé permettant de mesurer 12 départs monophasés.
  Attention : Il est nécessaire de respecter pour le câblage les indications présentées dans le schéma 2.

Câblage triphasé

Schéma 1

Câblage Monophasé

Schéma 2

Le SQUID Pro est équipé d’un logiciel de configuration convivial et intuitif, spécialement conçu pour faciliter la mise à jour et le paramétrage de votre dispositif de sous-comptage électrique. Grâce à sa connexion micro-USB, vous pouvez aisément relier le SQUID Pro à votre ordinateur et accéder au logiciel pour personnaliser les paramètres selon vos besoins.

Le logiciel est disponible au lien ci dessous:
https://ewattch-documentation.com/?page_id=540

Le logiciel vous permet de configurer les types de mesures souhaitées, les intervalles de transmissions, la communication LoRa et bien d’autres options, en quelques clics seulement.

De plus, vous bénéficiez d’un support pour les mises à jour du firmware, assurant ainsi que votre dispositif reste à jour avec les dernières améliorations et fonctionnalités. Avec le logiciel de configuration du SQUID Pro, vous avez la maîtrise totale de votre système de sous-comptage, garantissant une surveillance précise et une optimisation continue de votre consommation d’énergie.

Description du logiciel

Menu Energy

Dans ce menu, vous pourrez:

• Lire les différentes mesures effectuées par le Squid pro. Cela permettra ainsi de simplement valider l’installation correcte du produit.
• Configurer l’intervalle entre 2 transmissions radio
• Sélectionner les mesures qui seront transmises.

  • Le menu déroulant energie permet de choisir quelles energies seront transmises parmi les suivantes : Active positive et négative, réactive positive et négative et apparente. Il s’agit ici des cumuls d’énergies mesurés par le Squid pro.
  • Le menu puissance permet de configurer le Squid pro pour transmettre en plus des mesures d’énergies, des mesures de puissance au choix.
  • Le menu tension permet de configurer le Squid pro pour transmettre ses mesures de tension
  • Le menu Fréquence permet de configurer le Squid pro pour transmettre ses mesures de fréquence
  • Le bouton Tri Phasé active l’agrégation des mesures des 12 phases individuels en seulement 4 mesures triphasés. Cette option simplifie le traitement des mesures.
  • Le bouton IRMS permet de configurer le Squid pro pour transmettre ses mesures de courant

Menu Radio

Dans ce menu, vous pourrez:

• Choisir entre configurer le Squid pro en mode LoRaWan ou en mode LoRa Ewattch. En mode LoRaWan, le produit sera compatible avec toute les solutions LoRaWan, en mode LoRaEwattch, le Squid pourra communiquer avec les produits Tyness 4G et toolbox de Ewattch.

  Mode LoRaWan
• Il sera possible de configurer le débit du produit. En configuration ADR, le débit sera automatiquement configuré par le réseau, Le débit peut également être fixé parmi six niveaux en fonction des usages. Le débit DR0 est le débit le plus lent qui maximisera la portée.
• Vous pourrez activer ou non le rejoin périodique. Cette fonction permet de forcer le Squid pro à se reconnecter au réseau LoRaWan une fois par semaine.
• La personnalisation de l’APPEUI et de l’APPKEY est disponible dans ce menu.
• Le mode test de conformité n’est à utiliser qu’en laboratoire LoRaWan
• Le mode message confirmer permet de configurer le Squid pro pour retransmettre son message s’il n’a pas été reçu par le réseau. Attention, n’activer cette option que si la performance radio est bonne. Cette option permet d’éviter une perte d’un message de temps à autre mais n’est pas prévu pour compenser une couverture radio trop faible.

Mode LoRaEwattch

• Le menu permet de configurer le canal de transmission du SquidPro. Pour que la communication s’établisse correctment avec les produits Tyness 4G et/ou toolbox les 2 produits doivent être configuré sur le meme canal.
  Les canaux court permettrons d’accommoder plus de produits qui communiqueront plus souvent et les canaux longue portée un maximum de 20 produits mais à portée maximales.
• Le réglage de puissance permet modifier la puissance de transmission du Squid pro. 14dbm étant la puissance maximale.

Menu de mise à jour

Ce menu permet la mise à jour du Squid pro. Le fichier de mise à jour est disponible sur la page suivante.

Téléchargements

• Communication Radio: LoRaWan
• Mode LoRaWan: OTAA
• ADR: activé
• Messages confirmés: désactivé
• Reconnexion périodique au réseau LoRaWan: désactivé
• Temps entre deux transmissions radio des mesures: 10 minutes
• Mesures actives: Energies actives

Le Squid Pro transmet ses données dans un format brut sur les différents réseaux LoRaWAN public et privé. La section ci-dessous vous montre comment décoder les trames (PayLoad) envoyées par le SQUID Pro.

Les trames périodiques

Les trames périodiques contiennent les données mesurées par le SQUID Pro.
Exemple de trame périodique (HEXA) transmise :

Astuce – Décodage des trames LoRaWAN

Pour faciliter l’intégration des produits communiquant via le réseau LoRaWAN, Ewattch a développé un décodeur de payload disponible à cette adresse : https://ewattch-documentation.com/?page_id=2215

Nous nous engageons à offrir une compatibilité étendue pour nos produits, notamment le SQUID PRO, avec diverses plateformes du marché. Nous comprenons l’importance de la flexibilité et de l’interopérabilité pour nos clients, c’est pourquoi nous souhaitons une intégration harmonieuse de nos solutions avec les plateformes les plus populaires et innovantes. Si vous souhaitez utiliser une plateforme qui n’est pas encore répertoriée comme compatible, n’hésitez pas à nous contacter.

MESURES

• Energies : active consommée, active produite, réactive positive, réactive négative, apparente
• Puissances : active, réactive, apparente
• Tensions : 280V par phase max
• Fréquence : 50Hz ou 60Hz
• Précision : 1% à partir de 1A
• Classe : 1

COMMUNICATION RADIO

• Fréquence : 868MHz
• Puissance d’émission maximale : 25mW
• Distance de communication : jusqu’à 15km en champ libre
• Version : 1.0.1
• Classe : A

ALIMENTATION

Version 5Vdc

• Tension : 5 VDC via une alimentation externe
• Consommation maximale : 0,5A

Version 24Vdc

• Tension : 24 VDC via une alimentation externe
• Consommation maximale : 0,1A

CONNECTIQUES

Entrées Tores de mesures

• 12 entrées
• 4 tailles de pinces disponibles : 10mm (75A) / 16mm (100A) / 24mm (300A) / 36mm (600A max)
• Type de pinces : transformateur de courant ouvrant
• Longueur des câbles des pinces : 2m

Entrées Tensions

• Connecteur 4 pôles : pour conducteurs de 0.2mm² à 2.5mm²
• 3 phases et neutre (230VAC)

Configuration

• 1 prise micro-USB

Antenne

• Type de prise: SMA femelle
• Résistance : 50 ohms
• Fréquence : 868 MHz

Alimentation

• Connecteur 2 pôles : 5VDC et masse pour conducteurs de 0.15mm² à 1.5mm²

CARACTERISTIQUES ENVIRONNEMENTALES

• Domaine d’utilisation : en intérieur (IP20)
• Température de fonctionnement : de 5 à 60°C
• Température de stockage : de -20°C à +70°C
• Humidité de fonctionnement : De 10 à 80%, sans condensation
• Humidité de stockage : De 10 à 80%, sans condensation
• Altitude maximum : 2000 m
• Fluctuation de la tension d’alimentation : +-10% de la tension nominale
• Degré de pollution :  1
• Catégorie de surtension :   III

CARACTERISTIQUES PHYSIQUES

• Dimensions (H X L X P) : 90,5 x 87,8 x 62 mm
• Encombrement : 5 modules
• Poids : 152 g
• Montage : Rail selon DIN EN 6 0715 (1 x 35 mm)

CEM

• EN 61000-6-2 :  Immunité pour l’environnement industriel
• EN 61000-6-3 :  Émission pour l’environnement résidentiel
• EN 55022 : Immunité équipement IT

Radio

• EN 300220

Sécurité

• EN 61010 : Appareils électriques de mesurage

Logos

•      symbole de la conformité européenne

•     symbole de la directive DEEE ( Déchets d’équipements électriques et électroniques)

KIT SQUID-PRO : Kits comprenant un SQUID-PRO, tous les accessoires nécessaires :

• 1 alimentation avec fixation sur rail din 230VAC-5VDC (réf. : ALIM-RAIL-5V)
• 1 antenne magnétique pour fixation en-dehors de l’armoire (réf. : ANTMAGNSUP)
• Attention : Il n’y a pas de pince dans le kit.

CURCLAMP-HC-S1 : Pinces de mesures pour clipsable Ø10mm – 75A eff max
CURCLAMP-HC-S2 : Pinces de mesures pour clipsable Ø16mm – 100A eff max
CURCLAMP-HC-S3 : Pinces de mesures pour clipsable Ø24mm – 300A eff max
CURCLAMP-HC-S4 : Pinces de mesures pour clipsable Ø36mm – 600A eff max
SQUID-PRO : Référence du produit seul, sans accessoires
ALIM-RAIL-5V : Alimentation 230VAC 5VDC fixation sur RAIL DIN
ANTMAGNSUP : Antenne avec base aimantée (Longueur de câble : 4m)
