Gateway light
1.Introduction
Remontez les données de vos bâtiments en quelques minutes

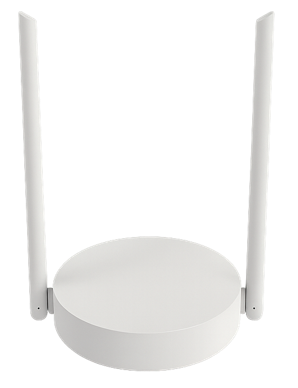

Gateway Light
Gateway Light est une passerelle conçue pour connecter rapidement vos capteurs à EwattchCloud via
LoRaWAN. Compatible Wi-Fi, 4G et Ethernet, elle s’installe sans configuration complexe pour une mise en service rapide
et sécurisée.
Fiable, administrable à distance et dotée d’une large portée radio, elle vous permet de déployer facilement des services
de supervision, d’alertes et d’optimisation énergétique.
Fonctionnalités
- Déploiement Plug & Play
Mise en route rapide grâce à la préconfiguration embarquée et à la technologie Scan-to-Cloud.
- Gestion distante sécurisée
Supervision, mises à jour et diagnostics à distance depuis
EwattchCloud pour limiter les interventions terrain.
- Connectivité multi-réseaux
Wi-Fi, 4G ou Ethernet pour s’adapter aux contraintes
de chaque site sans surcoût d’infrastructure.
- Radio longue portée
Réduction du nombre de passerelles grâce à la couverture
radio LoRaWAN couvrant plusieurs km en champ libre.
- Compatibilité capteurs ouverte
Prend en charge l’ensemble des capteurs LoRaWAN
Ewattch et tiers pour des usages énergie ou confort.
Était
-
ce
utile
?
2.Installation et mise en oeuvre

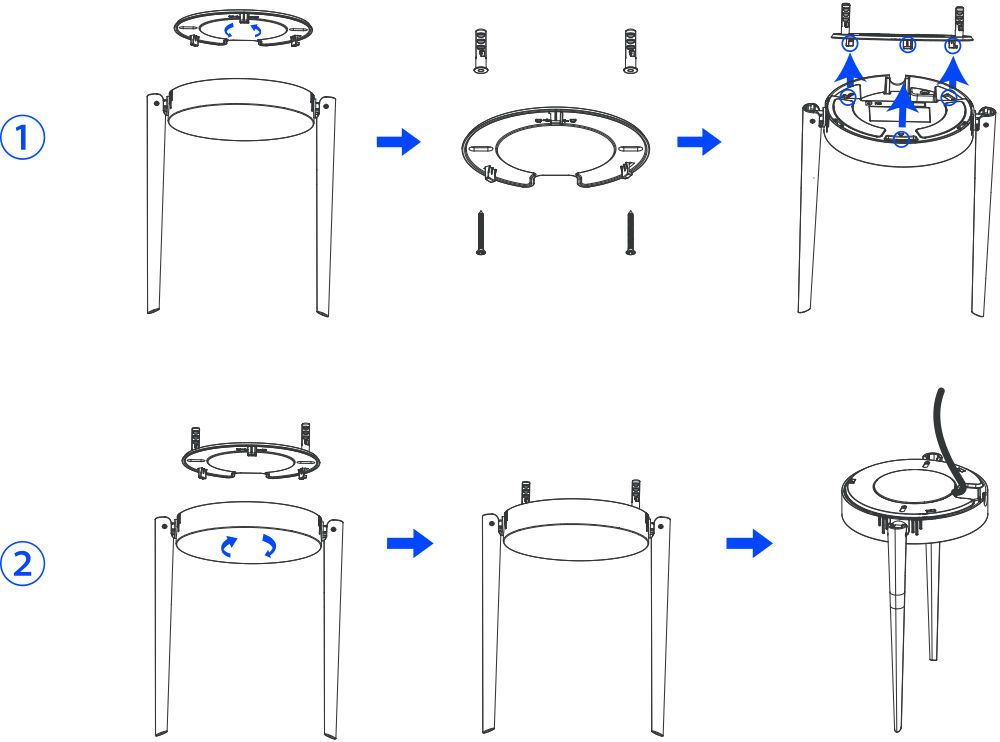

Fixation murale

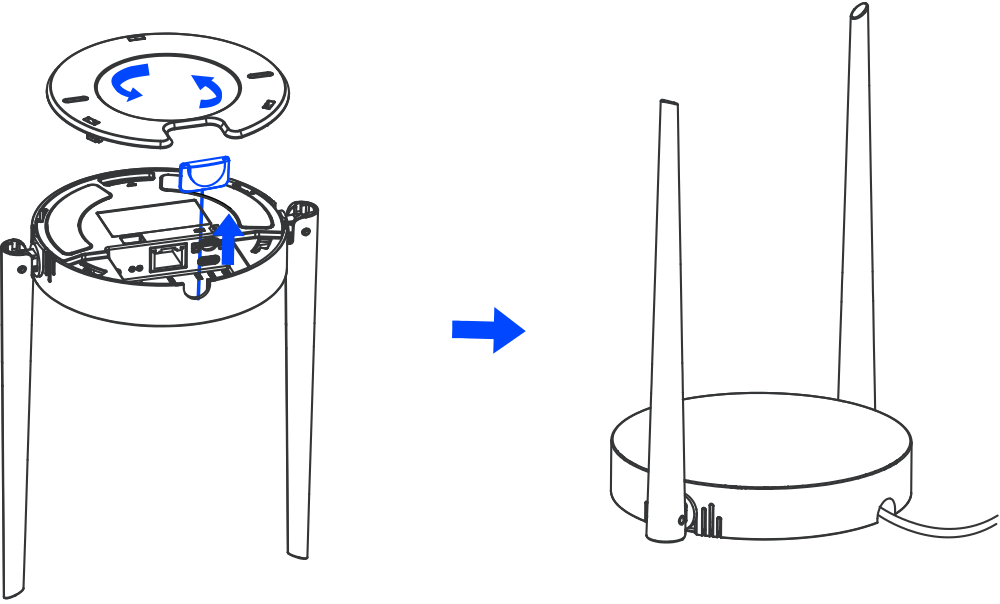

Installation sur bureau

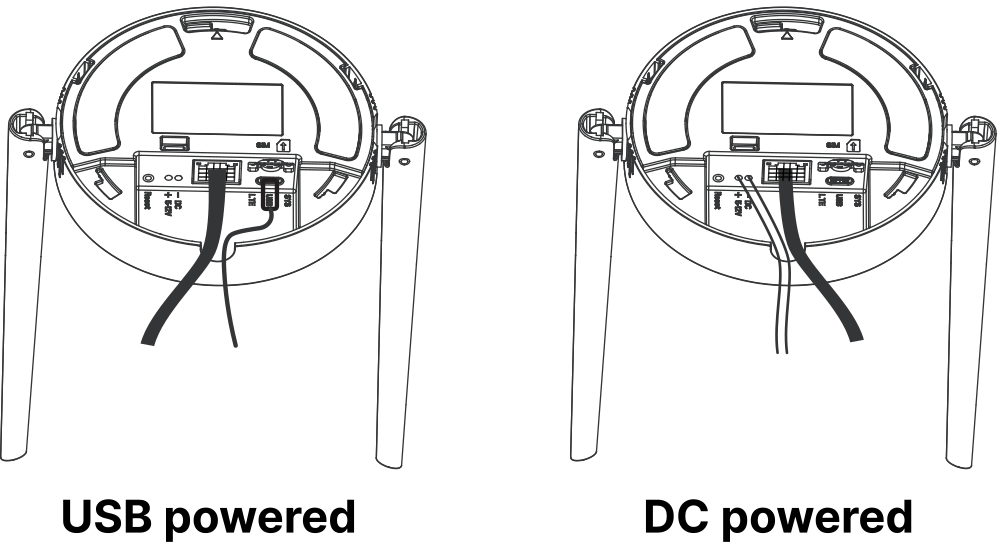

Alimentation du produit
Paramétrage sur Ewattch cloud
La Gateway Light d’Ewattch ne nécessite aucune configuration préalable de la part du client. Elle est automatiquement préparamétrée par nos soins avant expédition. Il ne vous reste plus qu’à connecter vos capteurs via la fonction Scan to Cloud, une solution intuitive qui facilite le provisionnement en quelques clics.
Accédez à la documentation complète de Scan to Cloud :
3.Données disponibles sur Ewattch cloud
La passerelle Gateway light permet de remonter toutes les données disponibles sur les capteurs compatibles avec Ewattch cloud (Ensemble des capteurs fabriqués par Ewattch ainsi que les capteurs tiers commercialisés par Ewattch).
Attention, les données de pilotage ne sont pas compatibles.
Cette passerelle utilise le réseau Ewattch The thing network afin de remonter ces données.
4.Utilisation sur Ewattch cloud

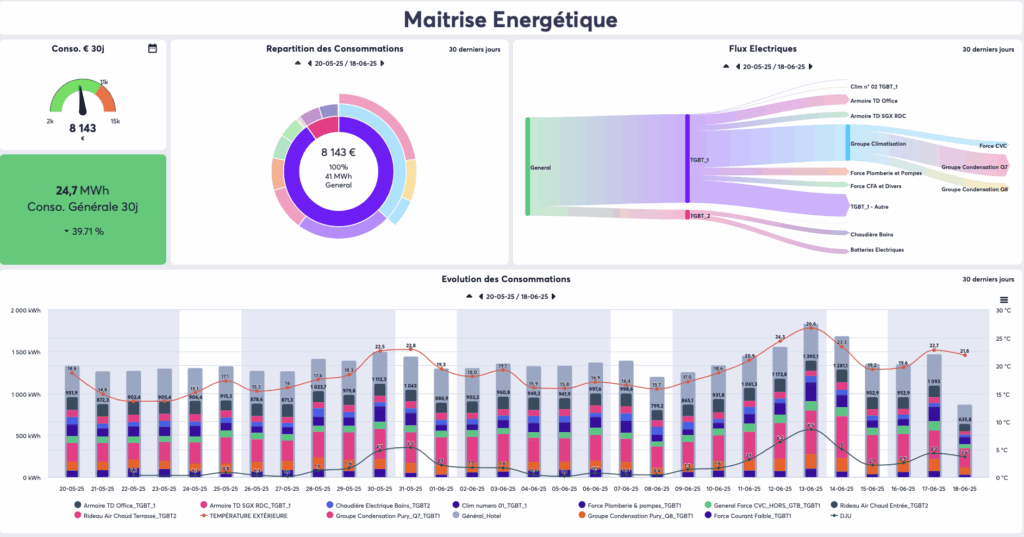

Sous-comptage électrique

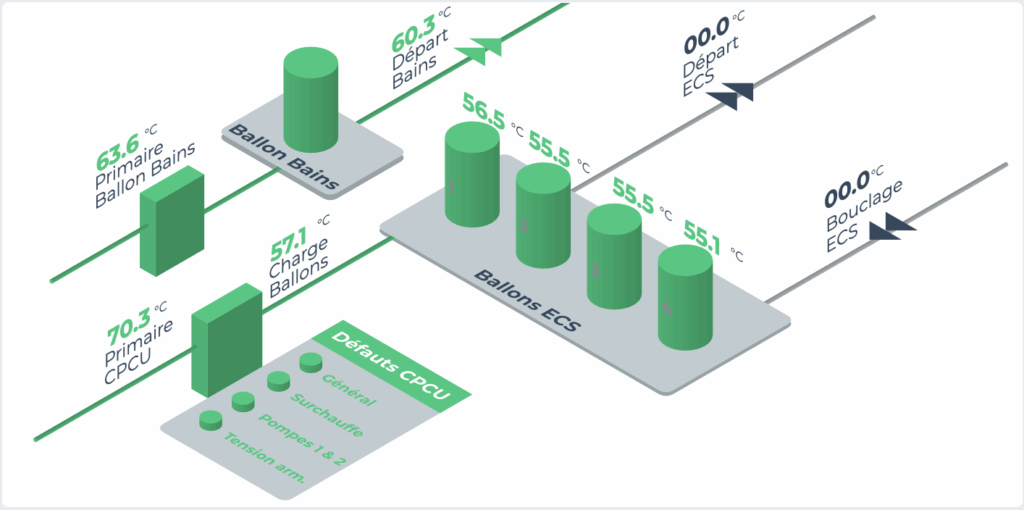

Supervision local technique

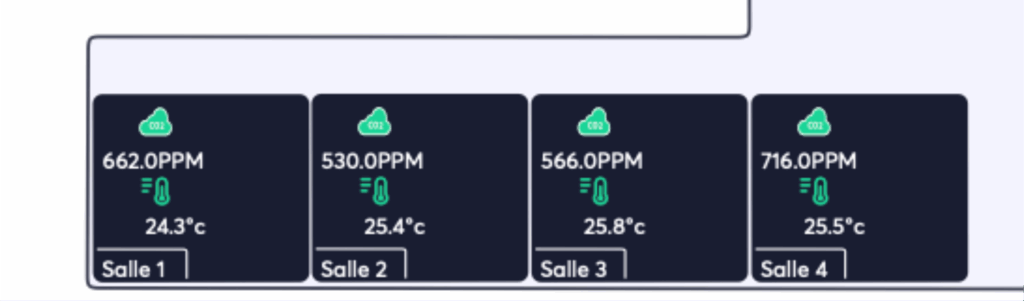

Supervision de bâtiment
Données live et historisées
Alerting
5.Caractéristiques techniques
LoRa®
- Connecteur antenne : 1 x antenne externe
- Concentrateur : SX1302, 8 canaux (Half-duplex)
- Bande de fréquence : EU868
- Sensibilité : -140 dBm à SF12
- Puissance d’émission : Jusqu’à 27 dBm
Ethernet
- Port : 1 x RJ45 WAN
- Couche physique : 10/100 Base-T (IEEE 802.3)
- Débit de données : 10/100 Mbps (auto-détection)
- Interface : Auto MDI/MDIX
- Mode : Full ou Half Duplex (auto-détection)
WiFi
- Normes : IEEE 802.11 b/g/n, 2.4 GHz
Cellulaire
L’abonnement au réseau cellulaire est compris dans l’abonnement à Ewattch cloud, l’utilisation d’une carte SIM externe n’est pas possible.
- Réseau : 4G LTE (Cat 1 bis) / GSM
- Antenne : 1 x antenne externe
Autres
- Bouton : 1 x bouton de réinitialisation
- Port console : 1 x USB 2.0 (Type-C) pour alimentation et console
- LEDs : 1 x contrôleur, 1 x The Things Stack
Alimentation
- Entrée d’alimentation : 1. 5V via USB Type-C / 2. 5–12V DC via borne 3.5 mm 2 broches
6.Dangers et avertissements
Le non-respect des indications de la présente notice ne saurait engager la responsabilité du constructeur.
Toute intervention sur le produit doit être effectuée par une personne qualifiée.
Le remplacement du produit doit être effectué par une personne qualifiée.
L’appareil doit être utilisé selon les spécifications de la présente documentation. Dans le cas contraire, une mise en danger est possible.
Aucune partie de l’appareil ne doit être remplacée ou retirée.
Coupez toutes les alimentations avant d’intervenir sur cet appareil.
Seuls les accessoires conformes aux spécifications de la présente documentation doivent être utilisés.
7.References
E-GATEWAY-LIGHT
- Description : Passerelle light connectée à Ewattch Cloud via le réseau Ewattch The Things Network
8.Contact
13, Rue Maurice Jeandon
88100 Saint-Dié des Vosges
FRANCE
sales@ewattch.com
+33(0)3.29.57.75.97
www.ewattch.com
