Installation et mise en œuvre

20 août 2026

Danger électrique : coupez toutes les sources d’alimentation avant toute intervention. L’installation et le raccordement du TyNess Chaufferie doivent être réalisés par une personne qualifiée, conformément aux réglementations électriques applicables.

Prérequis

Avant de commencer l’installation, vérifiez que les équipements et les conditions nécessaires sont réunis :

1 x TYNESS-CHAUFFERIE équipé d’une carte Multi-In LT, d’une carte Relay et d’un module Easy-Link.
Un emplacement permettant la fixation du TyNess, du module Easy-Link et de l’alimentation sur un rail DIN.
Une alimentation électrique 50/60 Hz, 100 à 240 VAC, pour l’alimentation 5 VDC fournie avec le kit.
Un accès aux circuits de commande des chaudières, ballons d’eau chaude et équipements auxiliaires à piloter.
Les éventuels retours de marche, de défaut ou d’autorisation disponibles en 12 à 24 V AC ou DC.
Les sondes de température et les capteurs analogiques nécessaires à l’application.
Des relais d’interface ou des contacteurs adaptés aux équipements à piloter.
Une couverture LoRaWAN suffisante à l’emplacement prévu pour le produit.

Maintien des dispositifs de sécurité : le TyNess Chaufferie intervient uniquement sur les circuits de commande. Il ne remplace pas les aquastats, les thermostats de sécurité, les protections électriques ou les dispositifs de sécurité propres aux équipements.

Vue d’ensemble de l’installation

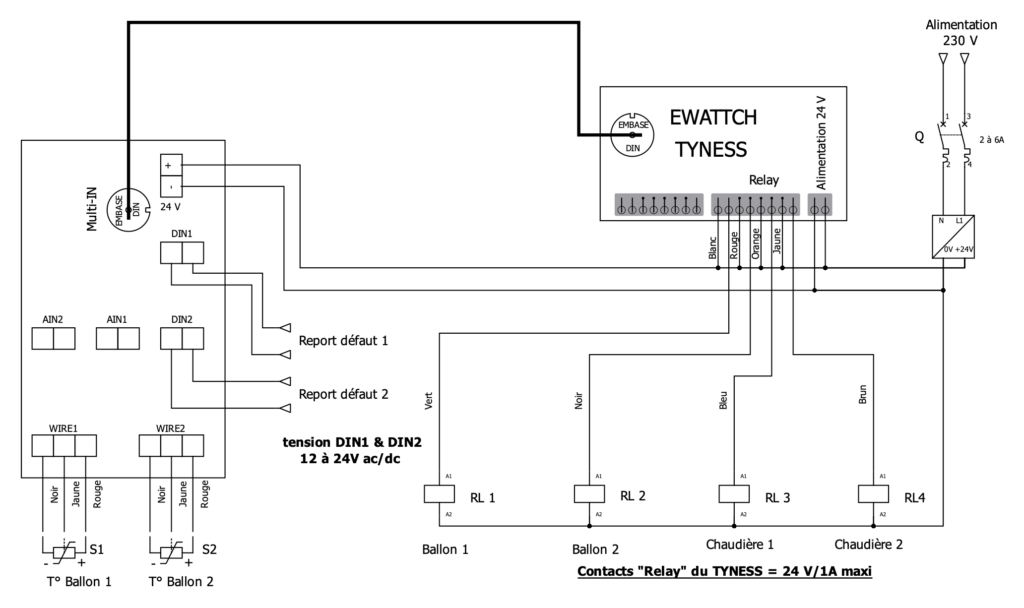

Le TyNess Chaufferie et son module Easy-Link sont installés dans l’armoire électrique ou le coffret de chaufferie. Le module Easy-Link centralise le raccordement des entrées digitales, analogiques et de température. Les sorties relais du TyNess transmettent les ordres aux circuits de commande des équipements.

Étapes d’installation

//TODO SCHEMA ELECTRIQUE

Mettre l’installation hors tension. Coupez toutes les sources d’alimentation concernées et vérifiez l’absence de tension avant de commencer le câblage.
Fixer les équipements. Fixez le TyNess, le module Easy-Link et l’alimentation 5 VDC sur le rail DIN. Conservez suffisamment d’espace autour des équipements pour faciliter le câblage et les opérations de maintenance. Si l’accessoire FIX-RAIL est utilisé, ajustez la languette afin qu’elle reste accessible après l’installation.
Relier le TyNess au module Easy-Link. Utilisez le câble DIN prévu à cet effet. Vérifiez que les connecteurs sont correctement insérés et que le câble ne subit aucune contrainte mécanique excessive.
Raccorder l’alimentation. Raccordez la sortie 5 VDC de l’alimentation au module Easy-Link en respectant la polarité indiquée sur le bornier.
Raccorder les entrées digitales. Raccordez les signaux de marche, de défaut ou d’autorisation aux entrées DI1 et DI2. Ces entrées acceptent des signaux de 12 à 24 V AC ou DC. La polarité n’a pas d’importance.

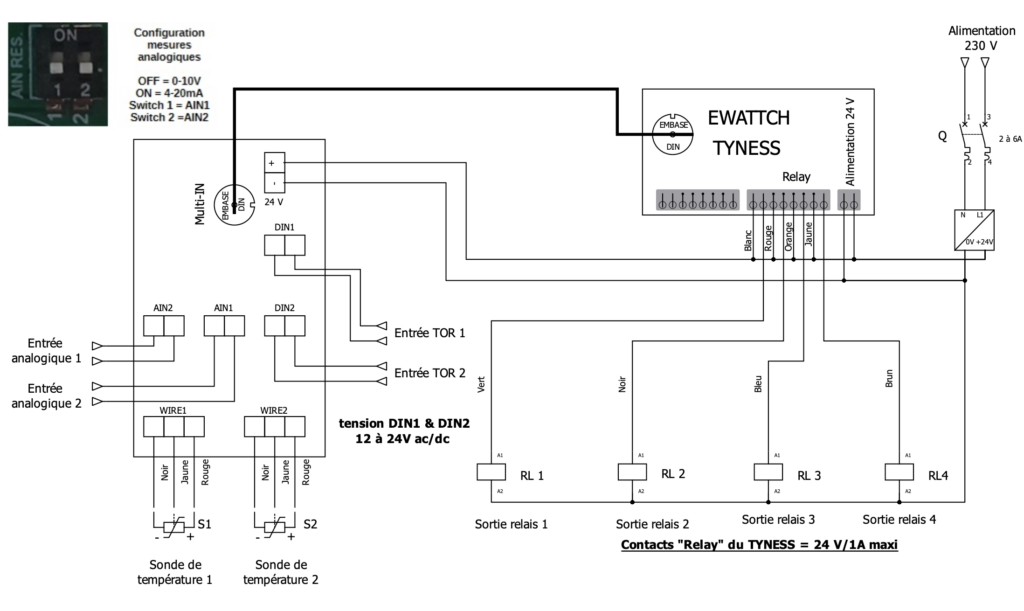

Raccorder les entrées analogiques. Raccordez les capteurs analogiques aux voies correspondantes du module Easy-Link, puis configurez chaque voie selon le signal utilisé :
- Signal 0-10 V : positionnez le sélecteur sur OFF.
- Signal 4-20 mA : positionnez le sélecteur sur ON.
Respectez impérativement la polarité indiquée sur le module Easy-Link.
Raccorder les sondes de température. Connectez les sondes aux entrées prévues. Positionnez-les aux points de mesure souhaités : départ chauffage, retour chauffage ou doigt de gant d’un ballon d’eau chaude.
Raccorder les sorties relais. Raccordez les sorties aux circuits de commande des équipements. Selon l’installation, elles peuvent agir sur une entrée d’autorisation, un relais d’interface ou la bobine d’un contacteur compatible.
Installer l’antenne. Fixez l’antenne magnétique à l’extérieur de l’armoire métallique. Évitez de la positionner à proximité d’une masse métallique importante susceptible de dégrader la communication radio.
Contrôler le câblage et remettre sous tension. Vérifiez le serrage des bornes, les polarités, la position des sélecteurs analogiques et la conformité des tensions appliquées. Remettez ensuite l’installation sous tension et contrôlez le démarrage du produit.
Configurer le produit. Configurez les entrées, les sorties et les paramètres de communication à l’aide du logiciel de configuration EWATTCH. Intégrez ensuite le produit à EwattchCloud et vérifiez la bonne remontée des données.

Paramétrage sur Ewattch cloud

Une fois installé, le produit peut être intégré à la plateforme Ewattch Cloud via une passerelle LoRaWAN compatible. Pour faciliter l’ajout de vos capteurs sur Ewattch cloud vous pouvez utiliser la fonction Scan to Cloud, une solution intuitive qui facilite le provisionnement en quelques clics.
