La configuration de la E-GATEWAY-BACNET-LORAWAN s’effectue en deux étapes :

• La génération des fichiers de configuration à l’aide du Configurator Tool Ewattch.
• Le chargement de cette configuration dans la passerelle à l’aide du logiciel ADFWeb Compositor SW67D16.

Le Configurator Tool permet de créer la configuration BACnet, de générer les trames LoRaWAN ainsi que les fichiers nécessaires à la configuration de la passerelle et au décodage des données sur EwattchCloud.

Étape 1 : Génération de la configuration

1. Téléchargez le Configurator Tool ainsi que le logiciel ADFWeb Compositor SW67D16.
2. Lancez le Configurator Tool depuis votre navigateur.
3. Créez un nouveau projet ou importez une configuration existante (Excel ou JSON).
4. Déclarez les équipements BACnet, les variables à lire ou écrire ainsi que leur regroupement dans les trames LoRaWAN.
5. Configurez les périodes de remontée des différentes trames LoRaWAN.
6. Lorsque la configuration est terminée, sélectionnez Export → Export config.

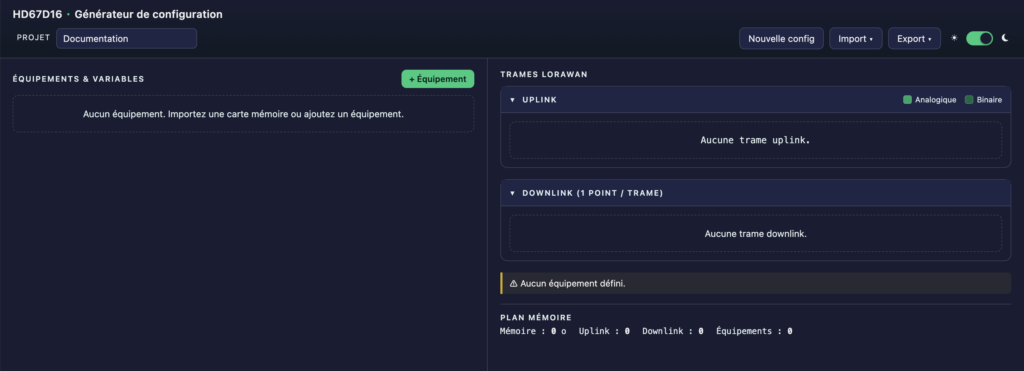

Interface principale du Configurator Tool.

Cette opération génère automatiquement quatre fichiers :

• [NomProjet]_report.html : rapport de configuration.
• [NomProjet]_cloud_map.json : table de décodage à importer dans EwattchCloud.
• BACnet_Master_Access.xml : configuration BACnet.
• LoRaWAN_SetAccess.xml : configuration LoRaWAN.

Étape 2 : Chargement de la configuration dans la passerelle

1. Installez puis ouvrez le logiciel ADFWeb Compositor SW67D16.
2. Créez une nouvelle configuration.
3. Ouvrez le dossier du projet créé (généralement C:\Program Files (x86)\ADFweb\Compositor_SW67D16\Projects\NomDuProjet).
4. Copiez les fichiers BACnet_Master_Access.xml et LoRaWAN_SetAccess.xml générés précédemment dans ce dossier.
5. Retournez dans Compositor SW67D16.
6. Configurez les paramètres de communication :
   • Réseau LoRaWAN (OTAA ou ABP, DevEUI, AppKey, fréquence, etc.).
   • Paramètres BACnet/IP (adresse IP, masque, passerelle, Device Instance…).
7. Vérifiez que les tables BACnet et LoRaWAN ont bien été chargées automatiquement.
8. Connectez la E-GATEWAY-BACNET-LORAWAN au réseau Ethernet.
9. Depuis le menu Update Device, chargez la configuration dans la passerelle.

Étape 3 : Mise à jour du décodage EwattchCloud

Après avoir provisionné la E-GATEWAY-BACNET-LORAWAN sur EwattchCloud, ouvrez la fiche du produit dans la gestion de parc puis importez le fichier [NomProjet]_cloud_map.json dans la rubrique Table de décodage. Cette opération permet au Cloud d’interpréter correctement les trames LoRaWAN remontées par la passerelle.
