Installation et mise en œuvre

28 avril 2025

Positionnement du produit

Le produit doit être positionné de manière à ne pas rendre difficile l’utilisation des dispositifs de coupure.

Installation

Lors du câblage, veillez à respecter la polarité du bornier d’alimentation de la SQUID BOX.

La connexion des pinces de mesure au SQUID Pro est simplifiée grâce à un connecteur rapide, éliminant ainsi la nécessité d’utiliser des outils. Procédez à la connexion des sondes de mesure aux 12 connecteurs situés sur le dessus et le dessous de l’appareil. Assurez-vous de ne pas dépasser la spécification maximale de courant pour chaque pince de mesure, afin d’éviter tout risque d’endommagement ou de surchauffe.

Pour garantir la sécurité lors de la mise en place des pinces, il est impératif d’effectuer cette opération lorsque le circuit est hors tension. Utilisez exclusivement des pinces de mesures Ewattch de référence CURCLAMP-HC-SX, spécialement conçues pour une compatibilité optimale avec le SQUID Pro.

Les pinces de mesures de courant du Squid Pro on un sens de pose, il est important de le respecter. Les pinces doivent être installées de sorte que la flèche de la pince pointe vers le consommateur d’énergie.

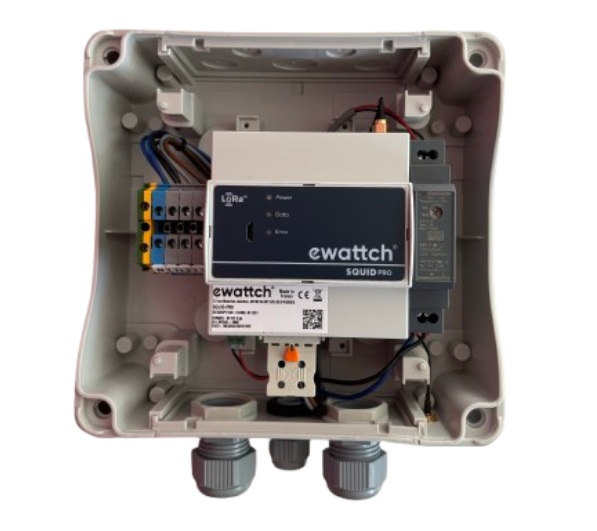

Etapes de raccordement de la SQUID BOX

Pour le détail du raccordement du SQUID, référez vous à sa documentation : Documentation SQUID

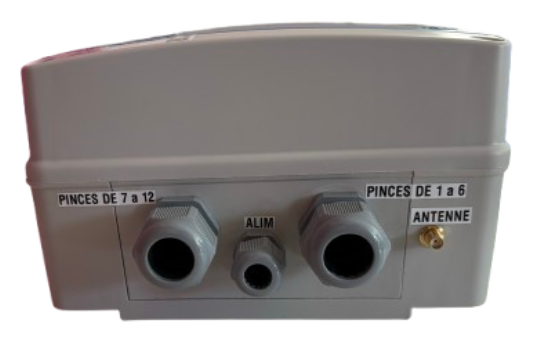

Raccordez vos pinces aux 12 connecteurs numérotés de 1 à 12 prévus à cet effet au dessus et en dessous du capteur SQUID PRO en les passants par les presse-étoupes (celui de gauche pour les connecteurs de 7 à 12 et celui de droite pour les connecteurs de 1 à 6).

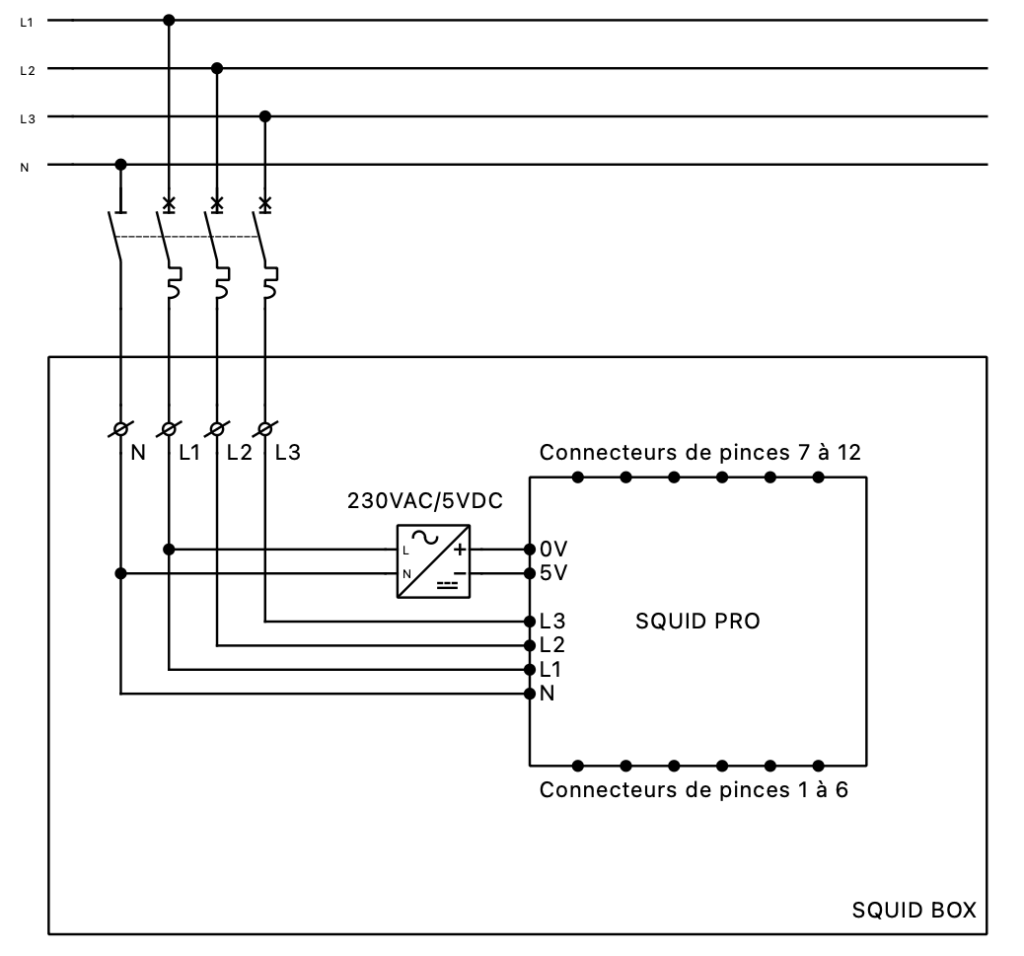

Raccordez votre alimentation triphasée en la passant par le presse-étoupe dédié à l’alimentation (ALIM). Raccordez le neutre sur la borne N, puis les phases 1, 2 et 3 sur les bornes respectives 1, 2 et 3. La phase 1 et le neutre servent à alimenter l’alimentation 5VDC présente dans le coffret.
Raccordez votre antenne au connecteur Antenne prévu à cet effet sur le SQUID PRO.
